Nr kat. 10118
Studzienki
element górny studzienki, ramy ocynk.
na zamówienie
Pytania?
Nasz doświadczony zespół ds. planowania chętnie pomoże.
Skontaktuj się z nami

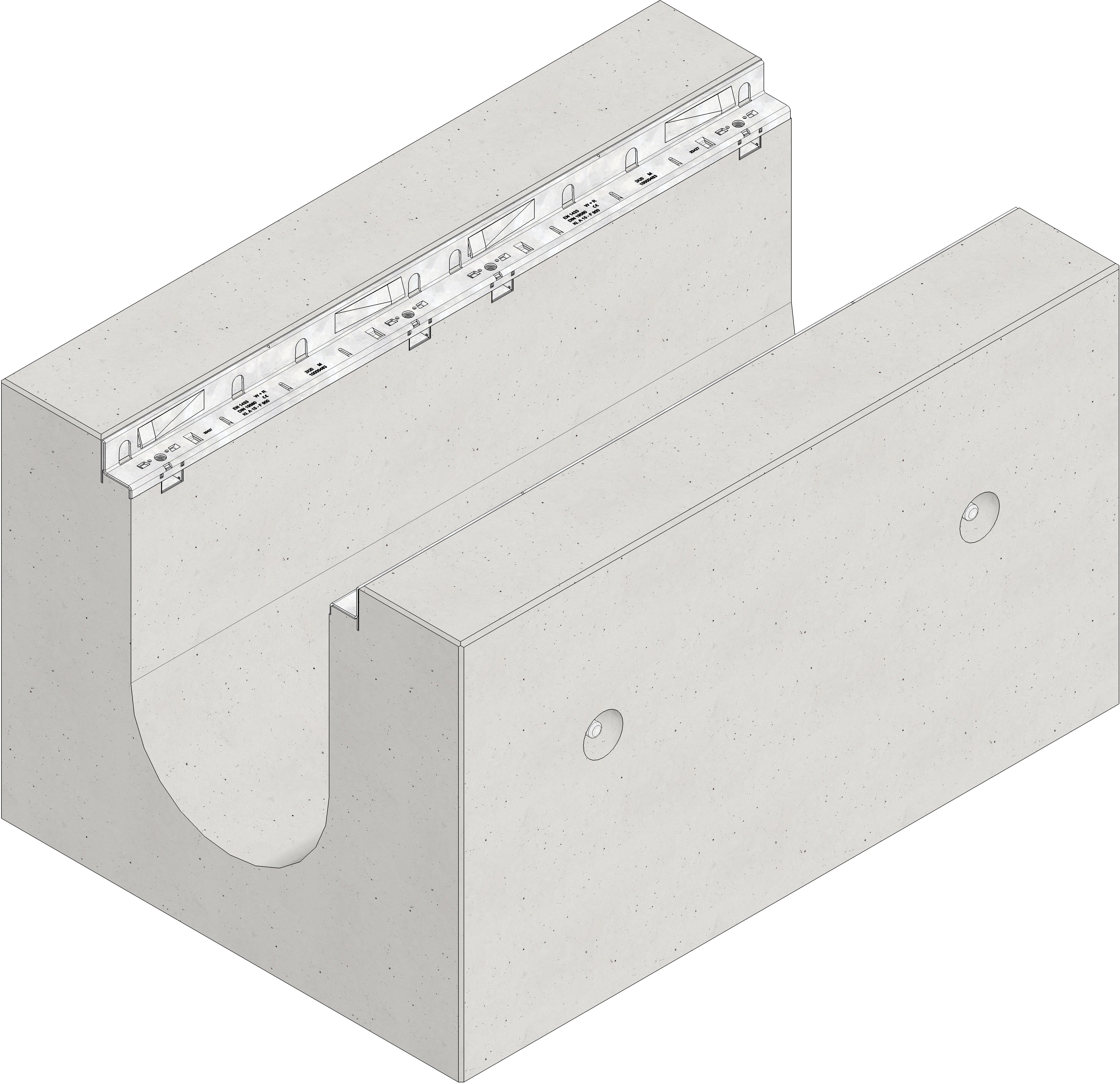

Wizualizacja produktu

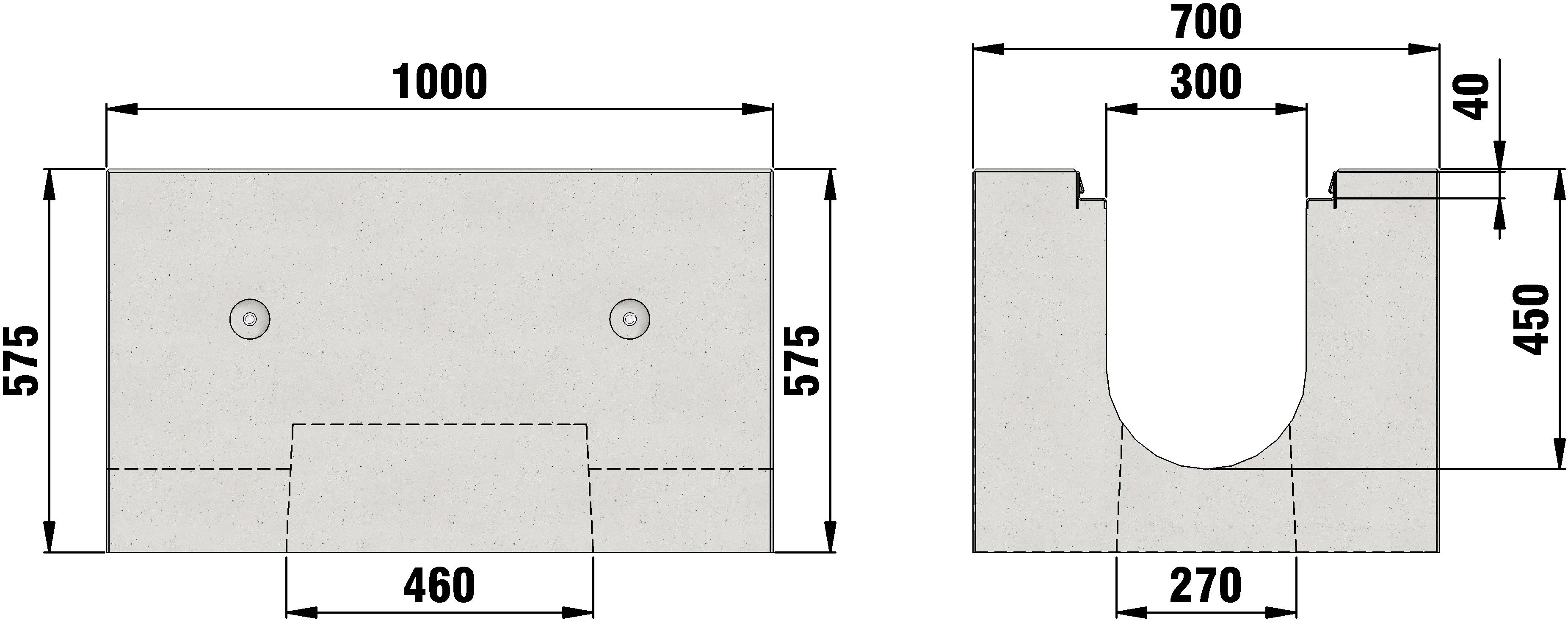

Rysunek techniczny
Rysunek (CAD)
Rysunek
Informacje techniczne i wymiary
Nr kat.
10118
Długość
1000 mm
Szerokość
700 mm
Wysokość
575 mm
Waga
640.00 kg
Zastosowane materiały
Beton klasa C50/60, stal z powłoką cynkowo-magnezową
Szerokość nominalna
300
Norma
EN 1433, DIN 19580
Pełna nazwa produktu
TRAFFIC GUGIBLOC+, element górny studzienki, ramy ocynk.
Opis produktu
Studzienka o dł. 1,0 m wykonana z betonu kl. C50/60 XF4, XA3 zbrojonego stalą, dostosowana do obciążeń kl. F900 wg. PN-EN 1433 ( zbrojenie konstrukcyjne, stal zbrojeniowa A-IIIN). Wszystkie materiały konstrukcyjne studzienki są odporne na działanie środków odladzania nawierzchni i samolotów. Dostęp do studzienki zapewniony poprzez demontowalne ruszty żeliwne (GJS-500) w kl. F900 wg. PN-EN 1433. Ruszty żeliwne osadzone w korpusie studzienki z wykorzystaniem ram stalowych zakotwionych w ścianach studni za pomocą pionowych perforowanych kotew – 8 szt./studzienkę. Mocowanie rusztu w ramie z wykorzystaniem systemu zatrzaskowego (8 zatrzasków na każdą studzienkę), a także śrub (8 śrub na każdą studzienkę). Ruszty wyposażone w dodatkowe trzpienie w dolnej krawędzi, stabilizujące ruszt w ramie i minimalizujące ryzyko przesunięcia.
Ilość sztuk na palecie
-
