STEELFIX REGULAR 135, visina 100 mm

Slika proizvoda

Slika proizvoda, JPG
Preuzmi Dodaj u moje dokumente
Slika proizvoda, PDF
Preuzmi Dodaj u moje dokumente

Tehnički crtež

Crtež (CAD)

Crtež (CAD), DWG
Preuzmi Dodaj u moje dokumente

Crtež

Crtež, JPG
Preuzmi Dodaj u moje dokumente
Crtež, PDF
Preuzmi Dodaj u moje dokumente

Tehnički list

Tehnički list, PDF
Preuzmi Dodaj u moje dokumente

Tehničke informacije i metrika

Broj artikla

66083

Dužina

1000 mm

Širina

135 mm

Visina

100 mm

Težina

4.82 kg

Materijala

čelična pocinkovana traka

Visina okvira

20 mm

Nazivni prečnik

135

Unutrašnji poprečni presek kanala

93 cm²

Gradijent

Tip pričvršćivanja

Ručica za zaključavanje

Tip prema DIN EN 1433

Kanali materijal

čelična pocinkovana traka

Sales tekt

STEELFIX REGULAR 135 Telo kanala tip 100 - odvodni element, pocinkovanai, visina ugradnje 100 mm, 1 m

Opis proizvoda

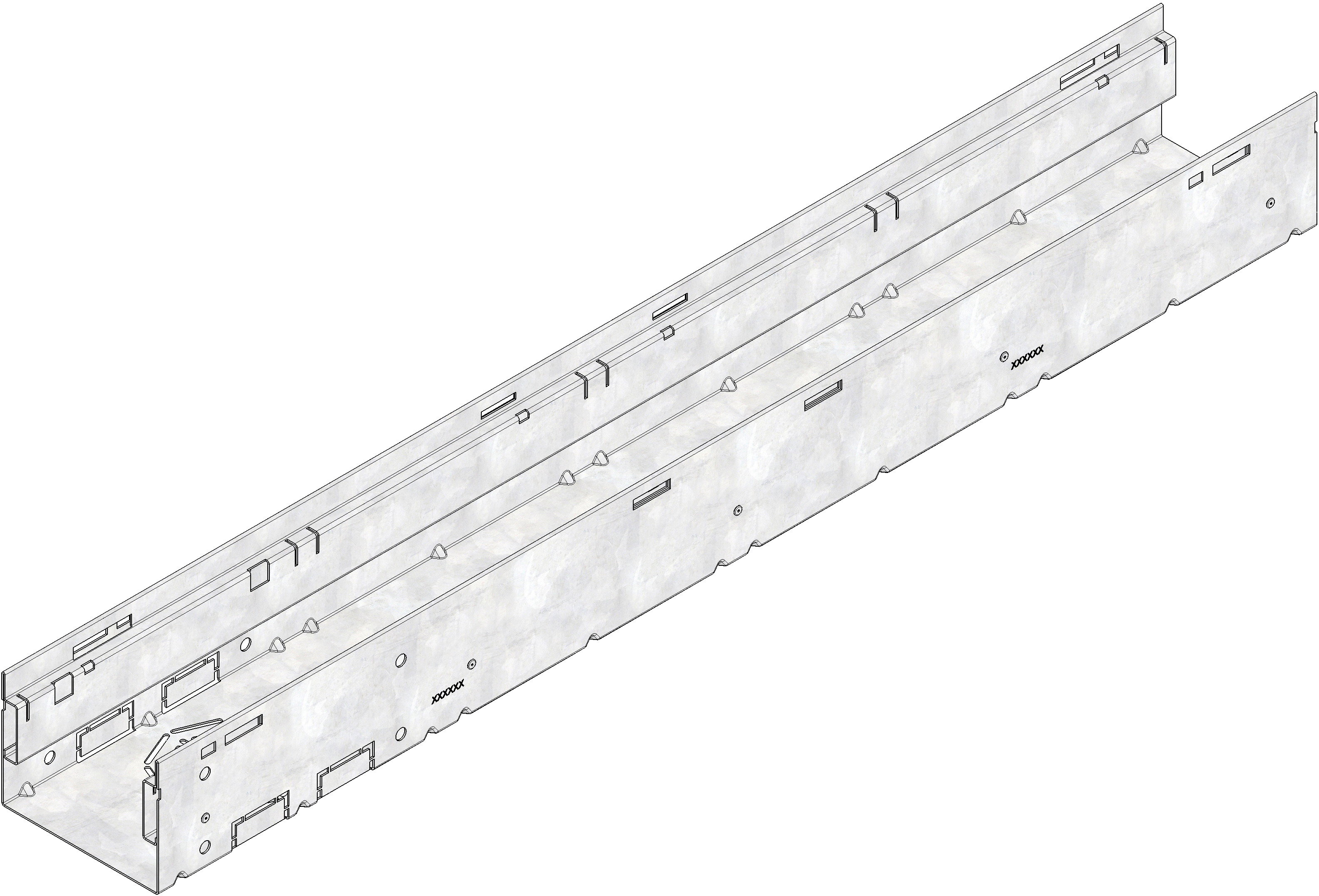

STEELFIX REGULAR 135 tip 100 - Telo kanala, napravljena od pocinkovanog čelika zaštićenog od korozije, pristupačno za pešake i invalidska kolica, nosač rešetke nagnut prema unutra, dno kanala i stranice zatvorene, ali s perforacijom u dnu kanala kao mogućnošću priključka za priključak izlaza cevi DN/OD 75 ili DN/OD 100 i mogućnošću priključka sa STEELFIX REGULAR sabirnom jedinicom, DxŠxV 1000x135x100 mm, artikl br. 66083

Jedinica pakovanja
