Broj artikla 97686
DRAINFIX CLEAN FSU 400 kanal sa filterskim supstratom, do klase F 900, sa rubom od nodularnog liva, sa drenažnom cevi, geotekstilom i spojnim elementom.
Tip 01H, završni element, 1,0 m

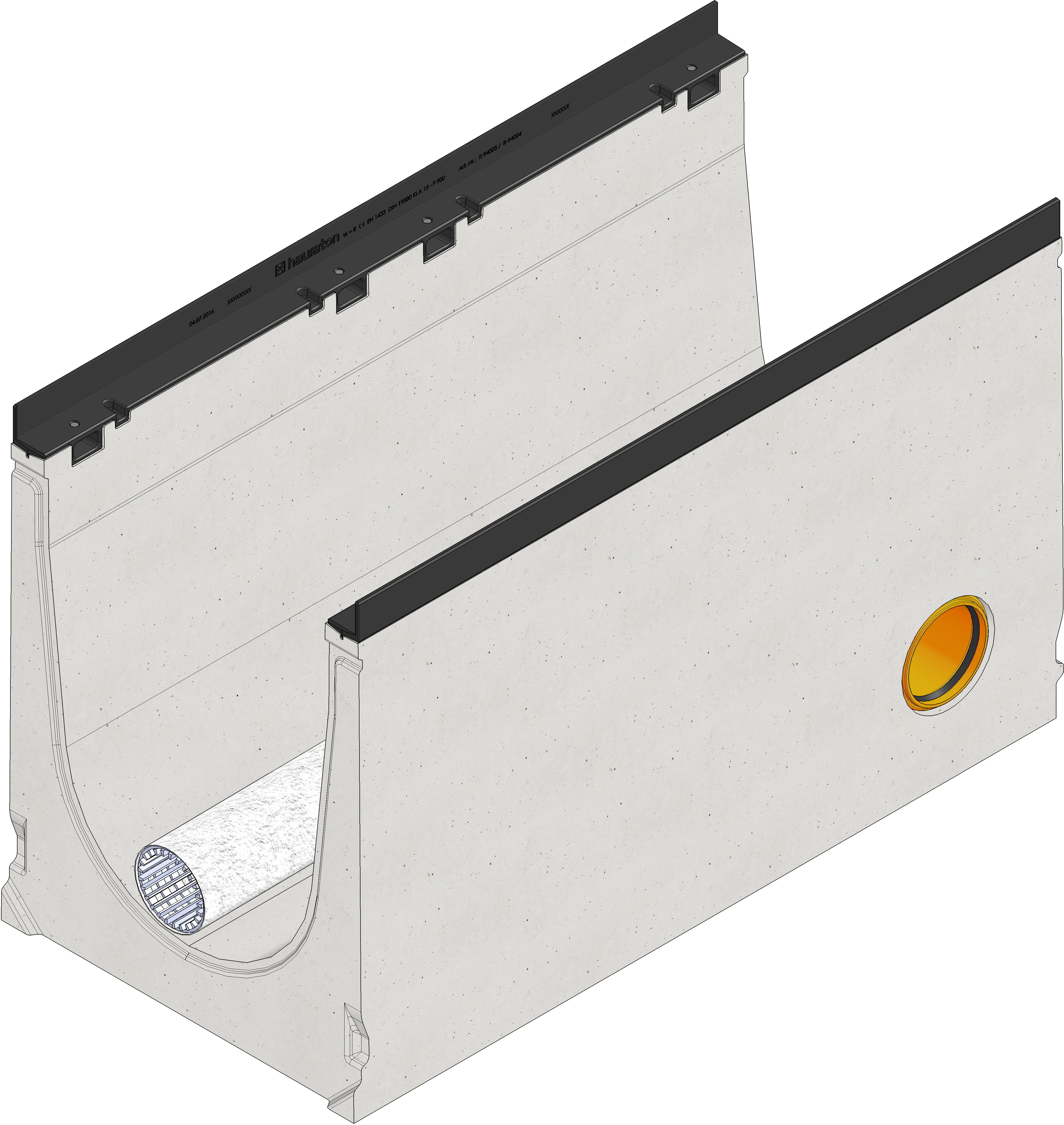

Slika proizvoda

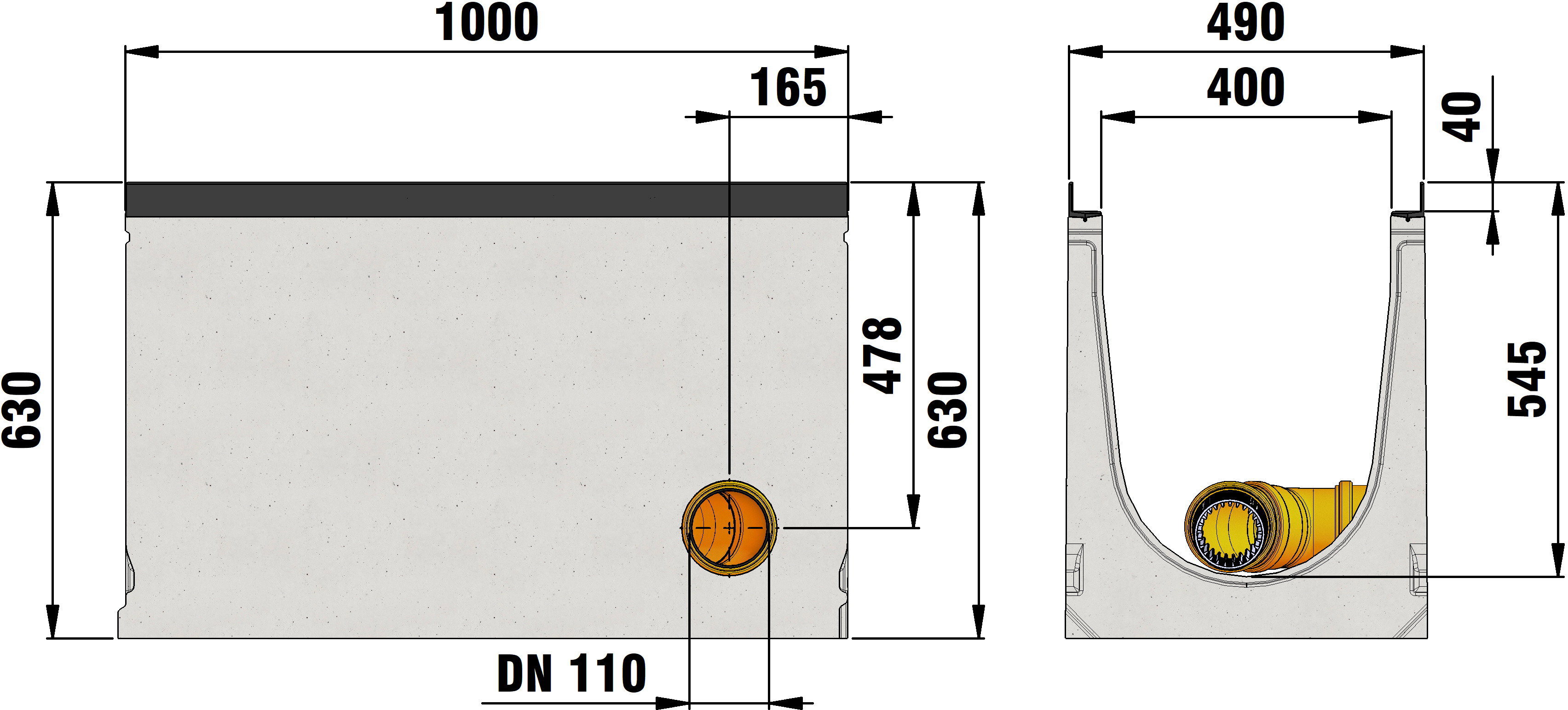

Tehnički crtež
Crtež (CAD)
Crtež
Tehničke informacije i metrika
Broj artikla
97686
Dužina
1000 mm
Širina
490 mm
Visina
630 mm
Težina
273.26 kg
Obim zadržavanja
107 l/m
Retencioni poprečni presek
1070.0 cm²
Visina ispune podloge
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Zahtevi podloge
71.0 l/lfdm.
Nazivni prečnik
400
Pravila i propisi
EN 1433,
Sales tekt
DRAINFIX CLEAN FSU 400 tip 01H - Završni element sa rubom od nodularnog liva s KTL premazom, s odvodnom cevi DN/OD 100 s geotekstilom i spojnicom, s nacionalnim tehničkim odobrenjem (abZ od strane DIBt) broj: Z-84.2-7, 1 m
Opis proizvoda
DRAINFIX CLEAN FSU 400 tip 01H - Završni element, Kanal za filtersku podlogu s principom površinske filtracije, napravljen od vlaknima ojačanog betona, nominalne širine 400 mm, klasa opterećenja A 15 - F 900 prema EN 1433, CE usaglašeno, s nacionalnim tehničkim odobrenjem (abZ od strane DIBt) broj: Z-84.2-7, sa rubom od KTL-zaštićenog nodularnog liva, sa žlebom za zaptivanje, dubina umetanja rešetke 40 mm, 8-struko vijčano spajanje po metru, bočno sa integrisanim PVC-U spojem DN/OD 110, uklj. DRAINFIX CLEAN - Drenažna cev DN/OD 100 omotana geotekstilom i spojnikom, DxŠxV 1000x490x630 mm, artikl br. 97686
Jedinica pakovanja
-
Predmerski tekstovi
Primeri ugradnje
Primeri ugradnje
Primeri ugradnje
Primeri ugradnje
Primeri ugradnje
Primeri ugradnje
Primeri ugradnje
Uputstva za ugradnju
