Broj artikla 97676
DRAINFIX CLEAN FSU 400 kanal sa filterskim supstratom, do klase F 900, sa rubom od nodularnog liva, sa drenažnom cevi, geotekstilom i spojnim elementom.
Tip 01, završni element, 1,0 m

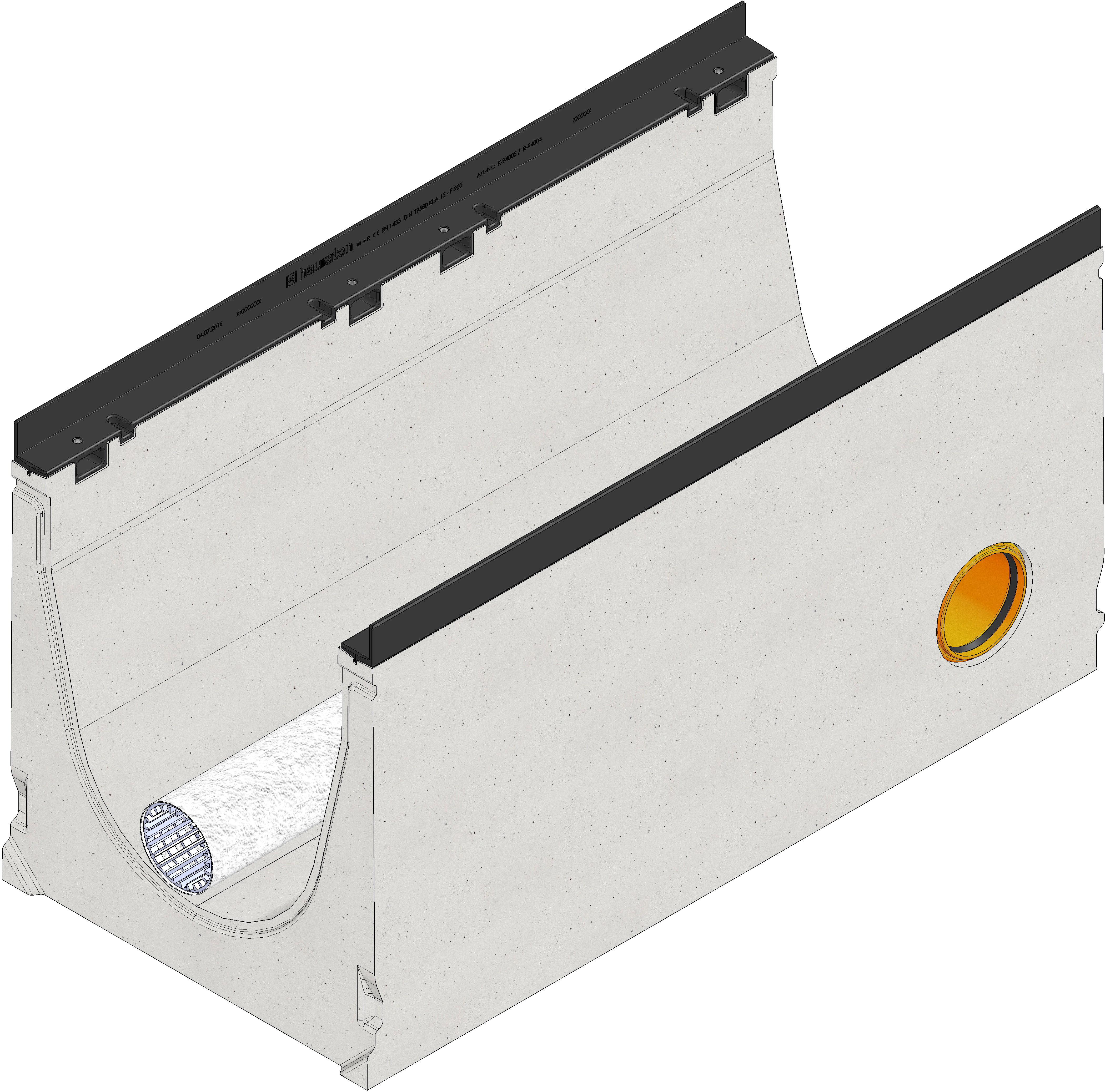

Slika proizvoda
Tehnički crtež
Crtež (CAD)
Crtež
Tehničke informacije i metrika
Broj artikla
97676
Dužina
1000 mm
Širina
490 mm
Visina
540 mm
Težina
258.26 kg
Materijala
PVC-U
Obim zadržavanja
76 l/m
Retencioni poprečni presek
760.0 cm²
Visina ispune podloge
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Zahtevi podloge
67.0 l/lfdm.
Nazivni prečnik
400
Pravila i propisi
EN 1433,
Sales tekt
DRAINFIX CLEAN FSU 400 tip 01 - Završni element sa rubom od KTL-zaštićenog čelika, bočno sa integrisanim PVC-U spojem DN/OD 110, s odvodnom cevi DN/OD 100, s geotekstilom i spojnicom, s nacionalnim tehničkim odobrenjem (abZ od strane DIBt) broj: Z-84.2-7,
Opis proizvoda
DRAINFIX CLEAN FSU 400 tip 01 - Završni element, Kanal za filtracijsku podlogu s principom površinske filtracije, napravljen od vlaknima ojačanog betona, nominalne širine 400 mm, klasa opterećenja A 15 do F 900 prema EN 1433, CE usaglašeno, s nacionalnim tehničkim odobrenjem (abZ od strane DIBt) broj: Z-84.2-7, sa rubom od KTL-zaštićenog nodularnog liva, sa žlebom za zaptivanje, dubina umetanja rešetke 40 mm, 8-struko vijčano spajanje po metru, bočno sa integrisanim PVC-U spojem DN/OD 110, uklj. DRAINFIX CLEAN - Drenažna cev DN/OD 100 omotana geotekstilom i spojnikom, DxŠxV 1000x490x540 mm, artikl br. 97676
Jedinica pakovanja
-
Predmerski tekstovi
Primeri ugradnje
Primeri ugradnje
Primeri ugradnje
Primeri ugradnje
Primeri ugradnje
Primeri ugradnje
Primeri ugradnje
Uputstva za ugradnju
