Artikelnr. 97696
DRAINFIX CLEAN FSU 500 Filtersubstraatgoot tot klasse F 900 met gietijzeren randbescherming
type 01, eindelement, 1,0 m
Vragen?
Ons ervaren planningsteam helpt u graag verder.
Neem contact op

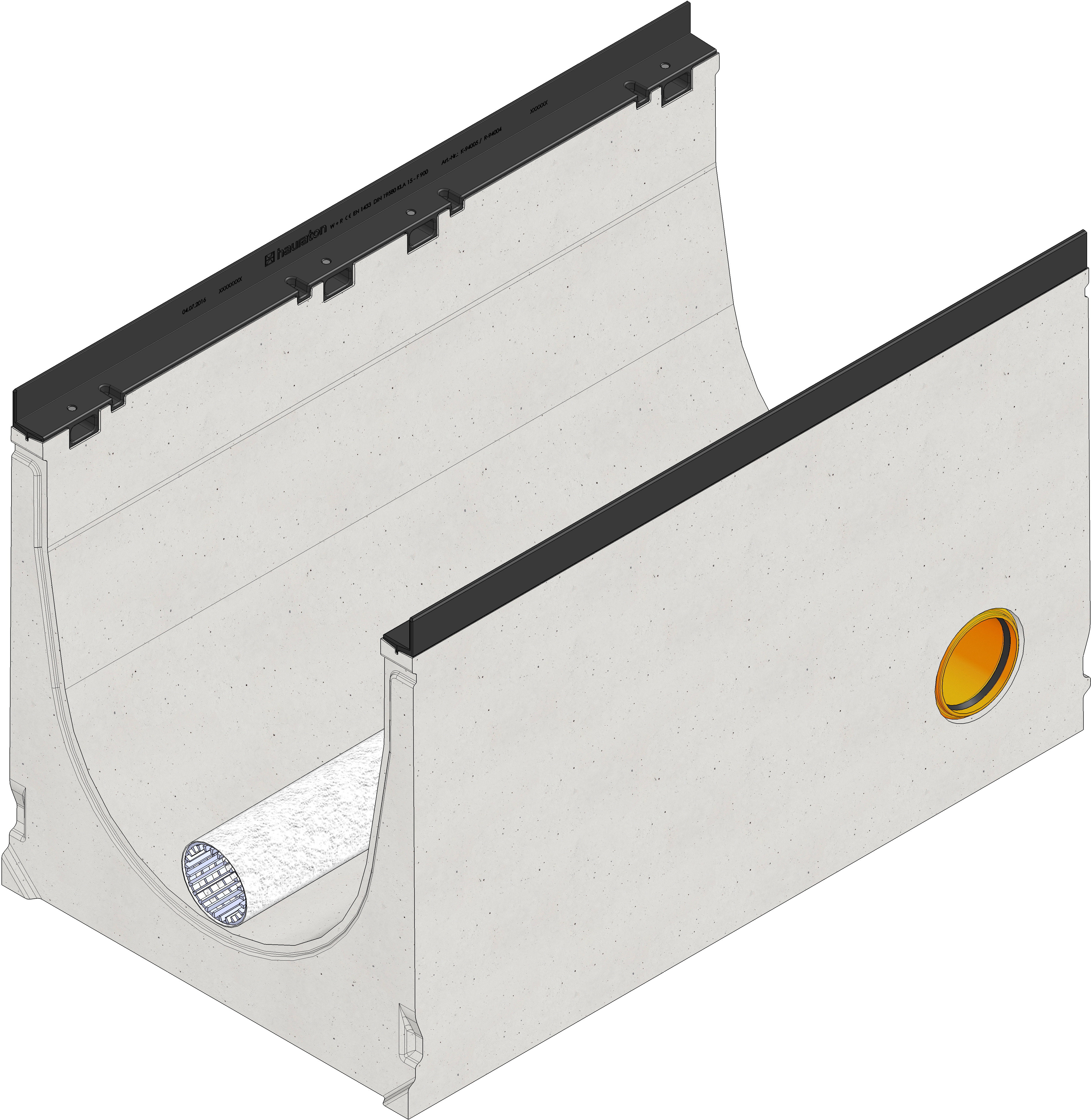

Productafbeelding
Technische tekening
Tekening (CAD)
Tekening
Technische gegevens en afmetingen
Artikelnr.
97696
Lengte
1000 mm
Breedte
590 mm
Hoogte
630 mm
Gewicht
321.26 kg
Materiaal
PVC-U
Retentievolume
137 l/m
Retentiedoorsnede
1370.0 cm²
Hoogte van substraatvulling
(effectief; vanaf het midden van de filterbuis naar de bovenrand van het substraat)
200.0 mm
Substraatbehoefte
86.0 l/lfdm.
Nominale gootbreedte
500
Regelgeving
EN 1433, DIN 19580
Verkooptekst
DRAINFIX CLEAN FSU 500 type 01, eindelement, filtersubstraatlijngoot met het principe van oppervlaktefiltratie, met KTL-gecoate gietijzeren randbescherming, met drainagebuis met geotextiel en met verbindingselement, 1 m
Productbeschrijving
DRAINFIX CLEAN FSU 500 type 01, eindelement, filtersubstraatgoot voor oppervlaktefiltratie, van vezelversterkt beton, nominale breedte 500 mm, belastingsklasse A 15 tot F 900 volgens EN 1433, CE-conform, met algemene goedkeuring van de bouwautoriteit goedkeuring nr. Z-84.2-7, met KTL-gecoate gietijzeren randbescherming en schroefloze snelontgrendeling SIDE-LOCK, 8-voudige vergrendeling per lopende meter, incl. DRAINFIX CLEAN FSU afvoerleiding DN/OD 110 bekleed met geotextiel en verbindingselement, inclusief boringen en dubbele doppen op de vertrekpunten, LxBxH 1000x590x630 mm, art.nr. 97693
Verpakkingseenheid
-
Bestekteksten
Plaatsingsvoorbeeld
asfalt klasse C 250,
asfalt klasse D 400 - E 600,
bestrating klasse D 400,
beton klasse D 400 - E 600,
asfalt klasse F 900,
beton klasse F 900,
Montagetip
