Artikelnr. 97684
DRAINFIX CLEAN FSU 400 Filtersubstraatgoot tot klasse F 900 met gietijzeren randbescherming
type 01H, beginelement, 1,0 m
Vragen?
Ons ervaren planningsteam helpt u graag verder.
Neem contact op

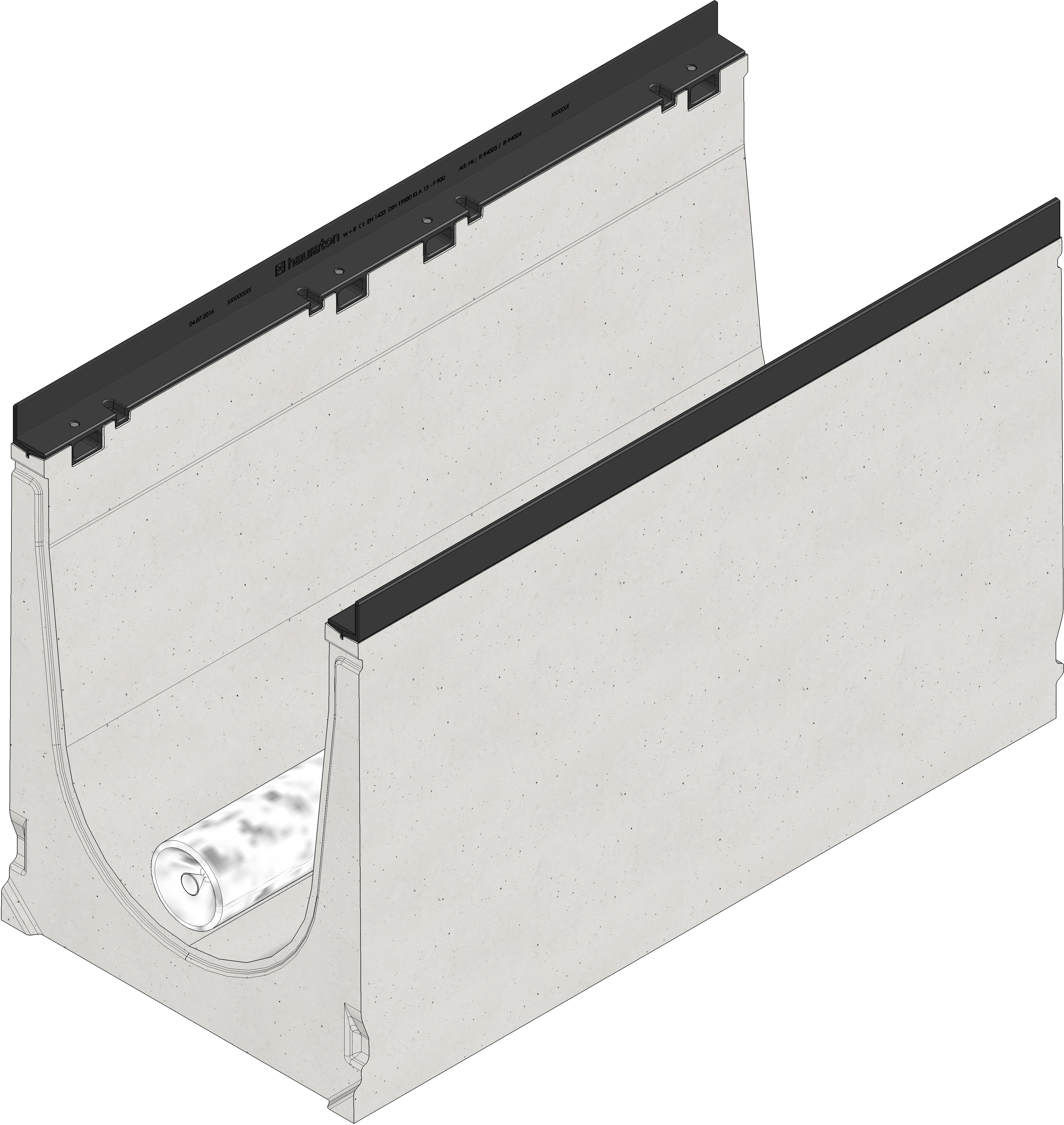

Productafbeelding
Technische tekening
Tekening (CAD)
Tekening
Productblad
Technische gegevens en afmetingen
Artikelnr.
97684
Lengte
1000 mm
Breedte
490 mm
Hoogte
630 mm
Gewicht
272.33 kg
Materiaal
FASERFIX vezelversterkt beton, gietijzer GJS 500-7 met KTL-coating
Retentievolume
107 l/m
Retentiedoorsnede
1070.0 cm²
Hoogte van substraatvulling
(effectief; vanaf het midden van de filterbuis naar de bovenrand van het substraat)
200.0 mm
Substraatbehoefte
71.0 l/lfdm.
Nominale gootbreedte
400
Materiaal goot
FASERFIX vezelversterkt beton
Materiaal randbescherming
gietijzer GJS 500-7 met KTL-coating
Regelgeving
EN 1433, DIN 19580
Verkooptekst
DRAINFIX CLEAN FSU 400 type 01H, beginelement, filtersubstraatgoot voor oppervlaktefiltratie, met KTL-gecoate gietijzeren randbescherming, met filterbuis DN/OD 100, met geotextiel en verbindingselement, aan het begin dichtgebonden, 1 m
Productbeschrijving
DRAINFIX CLEAN FSU 400 type 01H, beginelement, filtersubstraatgoot voor oppervlaktefiltratie, van vezelversterkt beton, nominale breedte 300 mm, belastingsklasse A 15 tot F 900 volgens EN 1433, CE-conform, met algemene goedkeuring van de bouwautoriteit (abZ van DIBt) nr. Z-84.2-7, met KTL-gecoate gietijzeren randbescherming en schroefloze snelontgrendeling SIDE-LOCK, 8-voudige vergrendeling per strekkende meter, incl. DRAINFIX CLEAN FSU filterbuis DN/OD 110 bekleed met geotextiel en verbindingselement, aan het begin dichtgebonden, LxBxH 1000x490x630 mm, art.nr. 97681
Verpakkingseenheid
-
Bestekteksten
Plaatsingsvoorbeeld
asfalt klasse C 250,
asfalt klasse D 400 - E 600,
bestrating klasse D 400,
beton klasse D 400 - E 600,
asfalt klasse F 900,
beton klasse F 900,
Montagetip
