Artikelnr. 97676
DRAINFIX CLEAN FSU 400 Filtersubstraatgoot tot klasse F 900 met gietijzeren randbescherming
type 01, eindelement, 1,0 m
Vragen?
Ons ervaren planningsteam helpt u graag verder.
Neem contact op

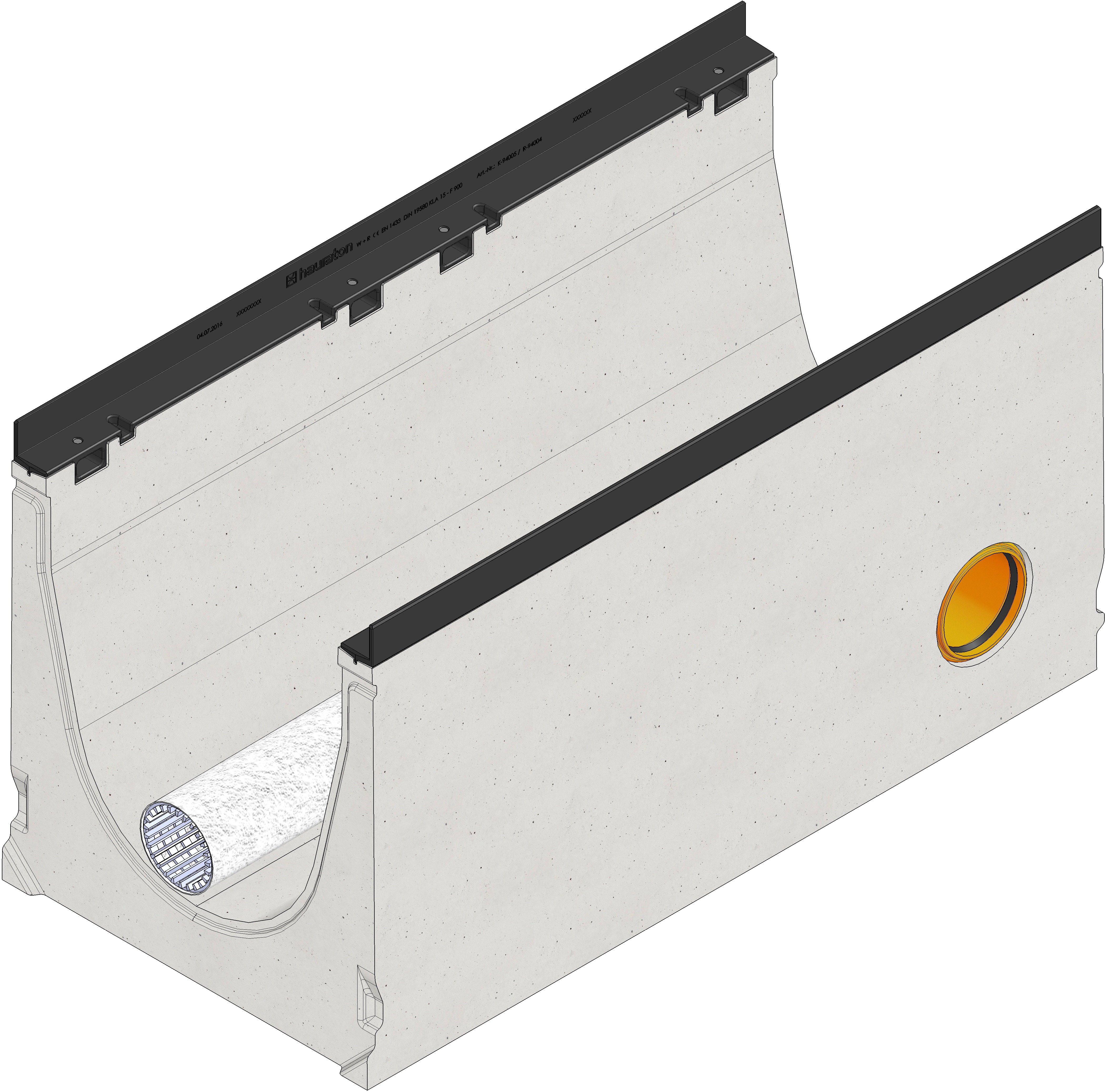

Productafbeelding
Technische tekening
Tekening (CAD)
Tekening
Technische gegevens en afmetingen
Artikelnr.
97676
Lengte
1000 mm
Breedte
490 mm
Hoogte
540 mm
Gewicht
258.26 kg
Materiaal
PVC-U
Retentievolume
76 l/m
Retentiedoorsnede
760.0 cm²
Hoogte van substraatvulling
(effectief; vanaf het midden van de filterbuis naar de bovenrand van het substraat)
200.0 mm
Substraatbehoefte
67.0 l/lfdm.
Nominale gootbreedte
400
Regelgeving
EN 1433, DIN 19580
Verkooptekst
DRAINFIX CLEAN FSU 400 type 01 - Eindelement, filtersubstraatgoot voor oppervlaktefiltratie, met KTL-gecoate gietijzeren randbescherming, met filterbuis DN/OD 100 met geotextiel en connectoren, 1 m
Productbeschrijving
DRAINFIX CLEAN FSU 400 type 01 - Eindelement, filtersubstraatgoot met het werkingsprincipe filtratie van het oppervlak, gemaakt van vezelversterkt beton, nominale breedte 400 mm, belastingsklasse A 15 tot F 900 volgens EN 1433, CE-conform, met algemene goedkeuring van de bouwautoriteit nr. Z-84.2-7, met KTL-gecoat gietijzeren randbescherming, met afdichtingssponning, insteekdiepte afdekking 40 mm, 8-voudige schroefverbinding per strekkende meter, incl. DRAINFIX CLEAN - filterbuis DN/OD 100 bedekt met geotextiel en connectoren, LxBxH 1000x490x540 mm, art.nr. 97676
Verpakkingseenheid
-
Bestekteksten
Plaatsingsvoorbeeld
asfalt klasse C 250,
asfalt klasse D 400 - E 600,
bestrating klasse D 400,
beton klasse D 400 - E 600,
asfalt klasse F 900,
beton klasse F 900,
Montagetip
