Artikl br. 48786
RECYFIX NC 100, klasa opterećenja E 600
Tip 020 s LŽ rešetkom od nodularnog lijeva s prorezima SW 104/10 mm, KTL premaz, 1,0 m

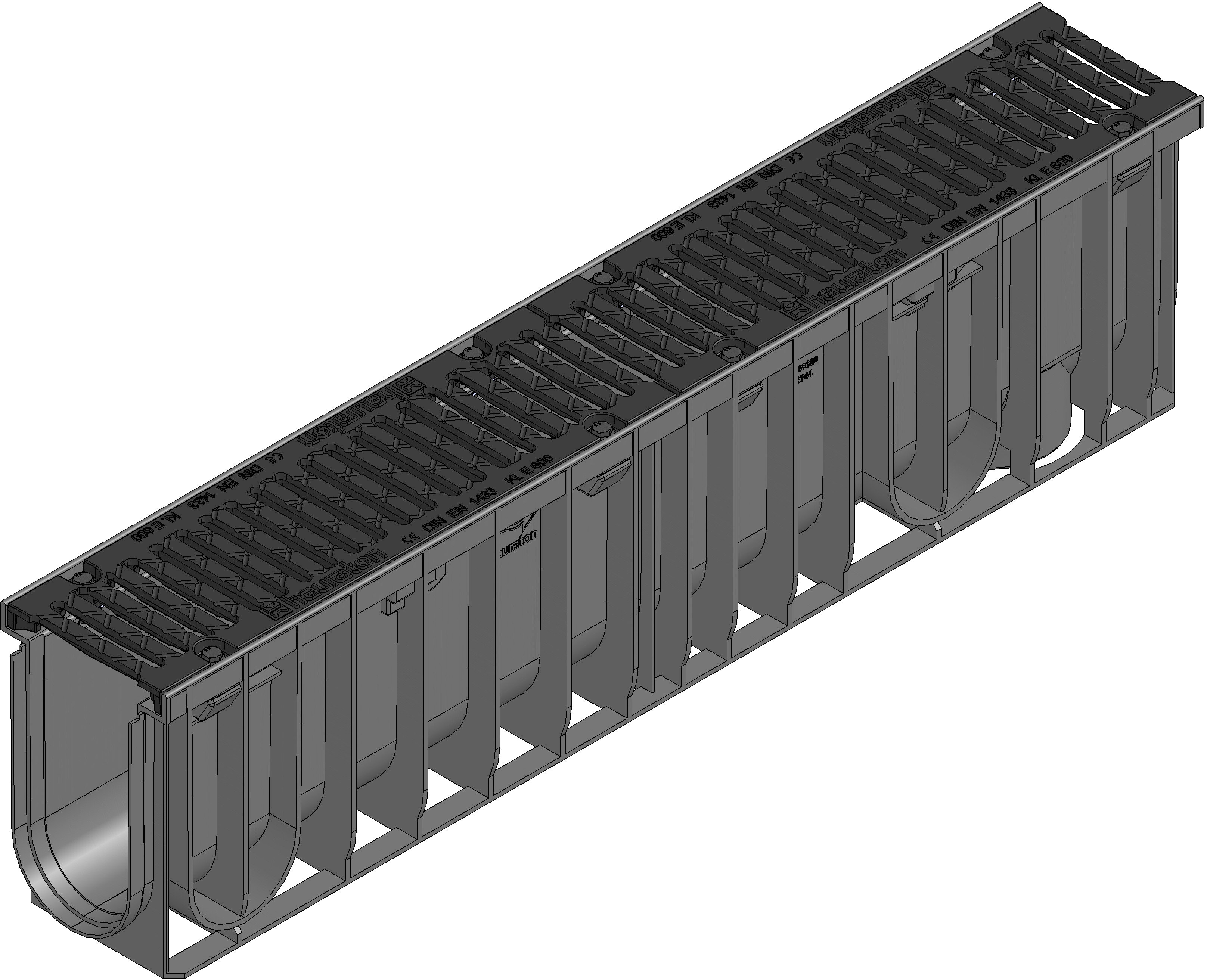

Slika proizvoda
Tehnički nacrt proizvoda
Nacrt (CAD)
Nacrt
Pogled odozgo
Tehnički list proizvoda
Tehničke informacije o proizvodu
Artikl br.
48786
Dužina
1000 mm
Širina
160 mm
Visina
250 mm
Einlegetiefe
20 mm
Masa
12.34 kg
Materijal
Lijevano željezo GJS 500-7, modificirani Polipropilen, Pocinčani čelik crni
Upojnost rešetke
426.0 cm²/m
Nazivna veličina
100
Poprečni presjek kanala
192 cm²
Tip prema HRN EN 1433
M
Materijal kinete
modificirani Polipropilen
Materijal rešetke
Lijevano željezo GJS 500-7
Norme
EN 1433, DIN 19580
Naziv proizvoda
RECYFIX NC 100 kanal Tip 020 s lž rešetkom od nodularnog lijeva s prorezima SW 104/10 mm, KTL premaz, 1,0 m
Opis proizvoda
RECYFIX NC 100 tip 020 - kanal izrađen od modificiranog PP- a, s integriranim okvirom za prihvat rešetke, prema HRN EN 1433, s mogućnošću vertikalnog priključka DN/OD 110, s ljevano željeznom rešetkom izrađenom od sferoidnog duktilnog željeza GJS 500-7, širine proreza SW 104/10 mm, s KTL premazom, s osmerostrukim zaključavanjem, nosivosti A 15 - E 600, D/Š/V 1000x160x250 mm, artikl br. 48786
Pakiranje
28
Izjava o svojstvima
Troškovničke stavke
Primjer ugradnje
Primjer ugradnje
Opločnik klasa A 15 - B 125,
Opločnik klasa A 15 - B 125,
Cementirani pod klasa A 15 - C 250,
Opločnik klasa C 250,
Primjer ugradnje
Primjer ugradnje
Opločnik klasa D 400,
Asfalt klasa D 400 - E 600,
Beton klasa D 400 - E 600,
Primjer ugradnje
Asfalt klasa A 15 - B 125,
Opločnik klasa A 15 - C 250,
Opločnik klasa D 400,
Asfalt klasa E 600,
Beton klasa C 250 - D 400,
Asfalt klasa C 250 - D 400,
Beton klasa E 600,
Upute za ugradnju
