Artikl br. 10657
DRIVETEC ME 100, klasa opterećenja B 125
kanalica s rešetkom od nodularnog lijeva, SW 80/8 mm, crne boje, klasa opterećenja B 125, za tip 01, 1,0 m

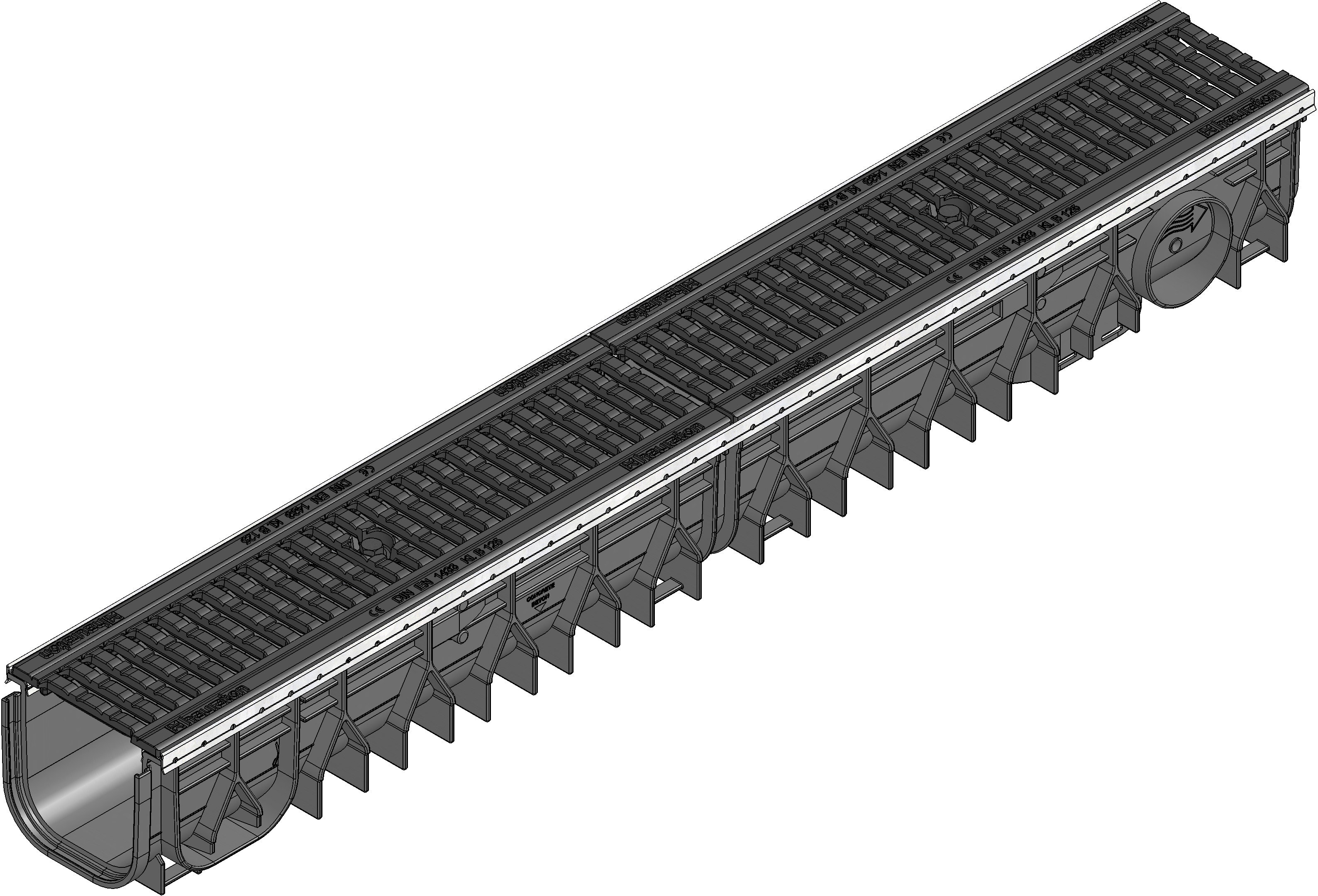

Slika proizvoda
Tehnički nacrt proizvoda
Nacrt (CAD)
Nacrt
Tehnički list proizvoda
Tehničke informacije o proizvodu
Artikl br.
10657
Dužina
1000 mm
Širina
138 mm
Visina
119 mm
Einlegetiefe
6 mm
Masa
8.32 kg
Materijal
Lijevano željezo GJS 500-7, modificirani Polipropilen, Pocinčani čelik crni, RECYFIX materijal (reciklirani PA), traka od pocinčanog čelika
Upojnost rešetke
320.0 cm²/m
Nazivna veličina
100
Poprečni presjek kanala
96 cm²
Tip prema HRN EN 1433
M
Materijal kinete
modificirani Polipropilen
Materijal okvira
traka od pocinčanog čelika
Materijal rešetke
Lijevano željezo GJS 500-7
Norme
EN 1433, DIN 19580
Opis proizvoda
DRIVETEC ME 100 tip 01 – kanalica od modificiranog polipropilena s okvirom od pocinčanog čelika, s mogućnošću bočnog priključka DN/ OD 75 i vertikalnog priključka DN/OD 110, s rešetkom od nodularnog lijeva SW 80/8 mm, crne boje, sa zaključavanjem, B 125 prema HRN EN 1433, D/Š/V 1000/138/119 mm, artikl br. 10657
Pakiranje
64
Izjava o svojstvima
Troškovničke stavke
Primjer ugradnje
Primjer ugradnje
Asfalt klasa A 15 - B 125,
Opločnik klasa B 125,
Primjer ugradnje
