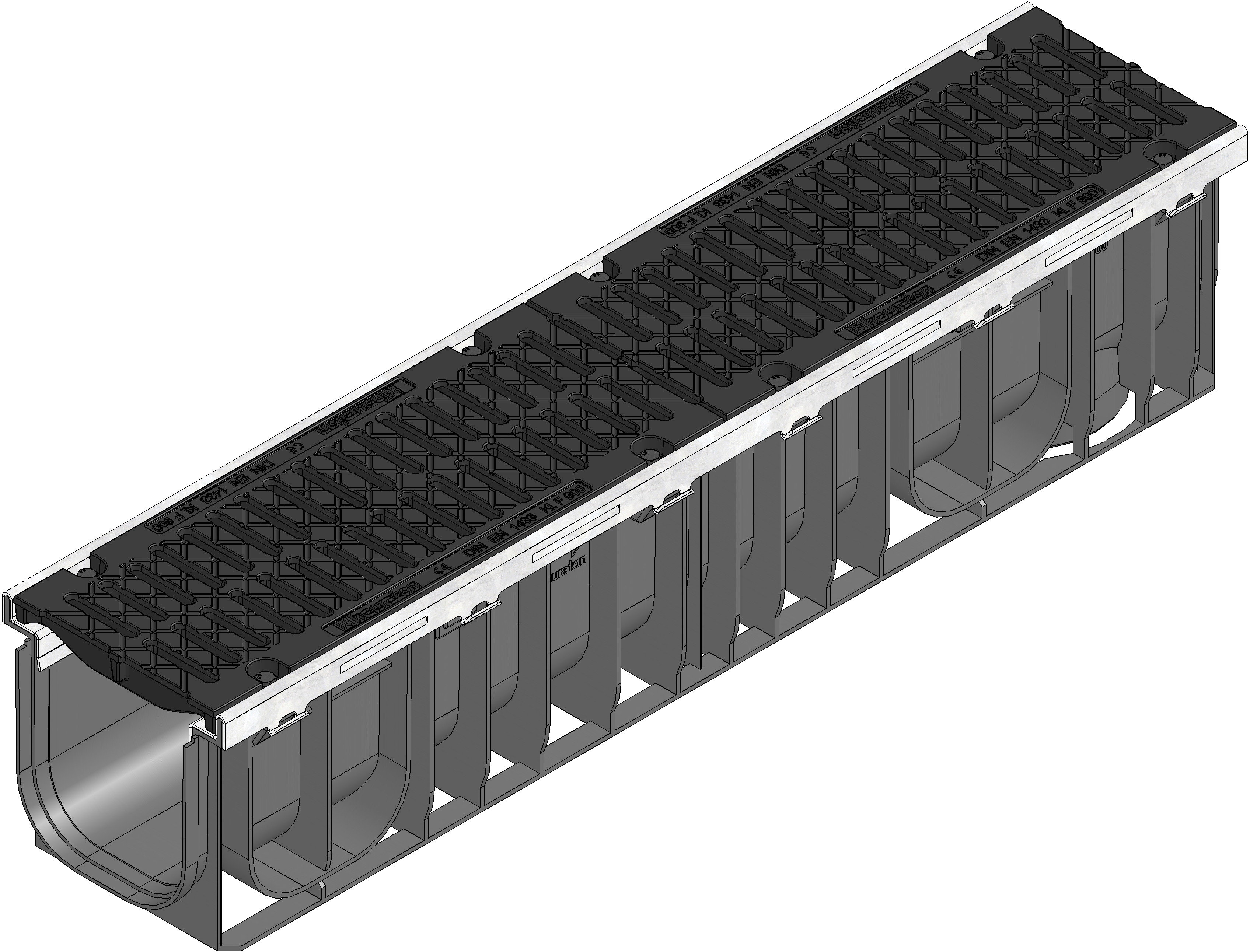

Product image

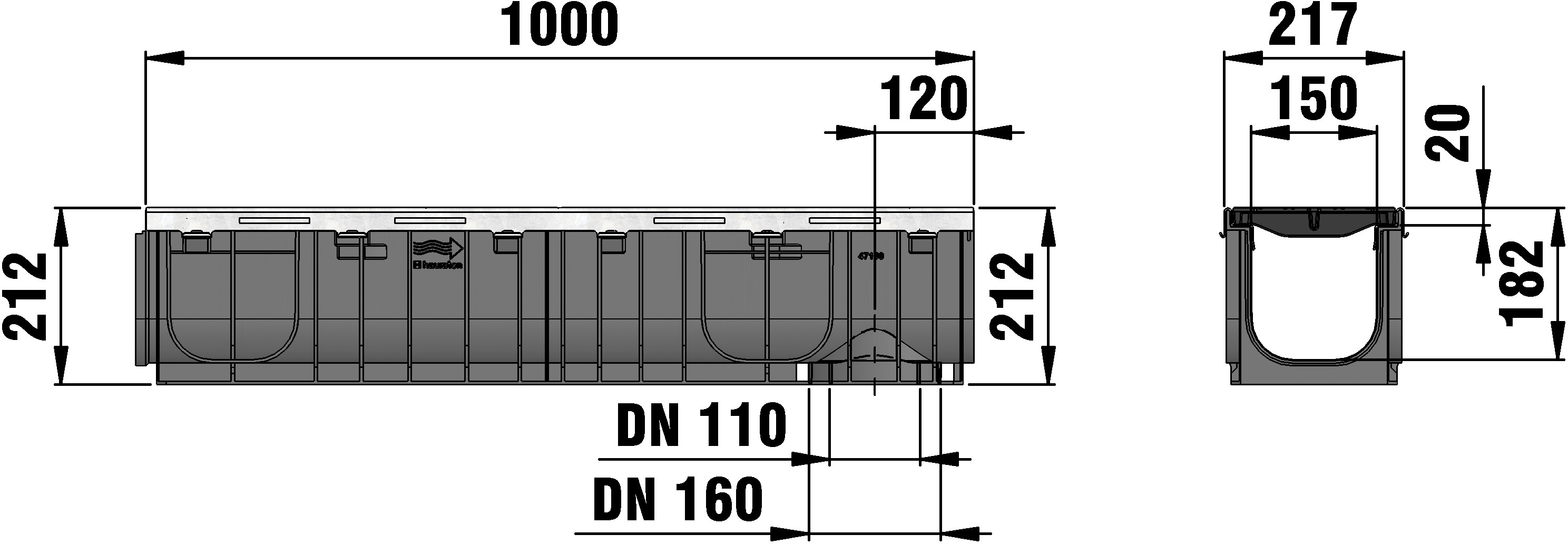

Technical drawing
Drawing (CAD)
Drawing

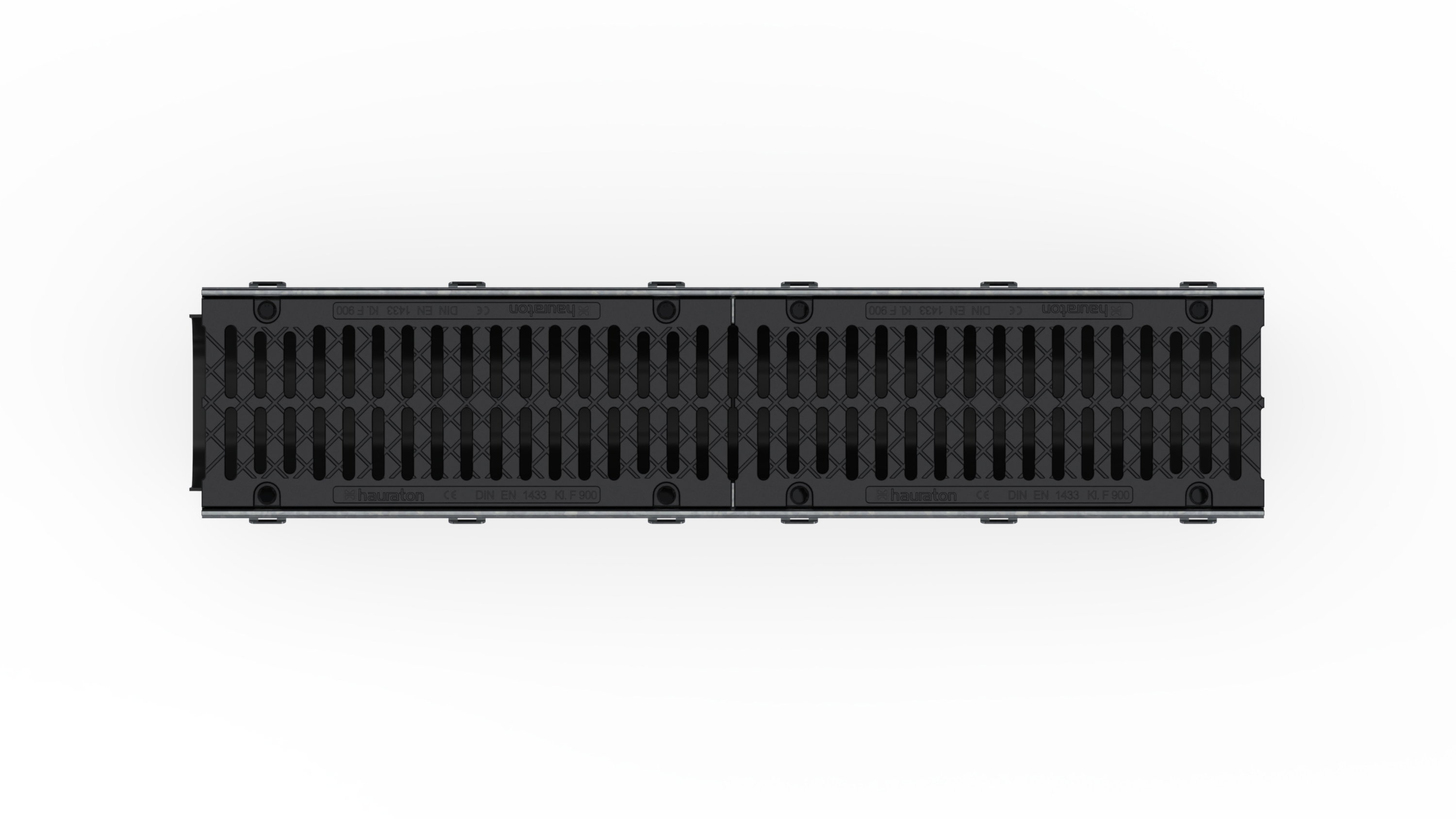

Top view
Technical information and metrics
Article No.
12186
Longitud
1000 mm
Anchura
217 mm
Altura
212 mm
Profundidad de XY
21 mm
Peso
23.36 kg
Material
Acero negro galvanizado, Fundición dúctil GJS 500-7 con cobertura KTL, reciclado, PP modificado, tira de acero galvanizado
Sección transversal de entrada
449.0 cm²/m
Ancho nominal
150
Sección transversal libre del canal
233 cm²
Tipo según DIN EN 1433
M
Material del canal
reciclado, PP modificado
Material del bastidor
tira de acero galvanizado
Material de la rejilla
Fundición dúctil GJS 500-7 con cobertura KTL
Reglamento
EN 1433, DIN 19580
Unidad de embalaje
20
