STEELFIX REGULAR 255, Bauhöhe 45 mm

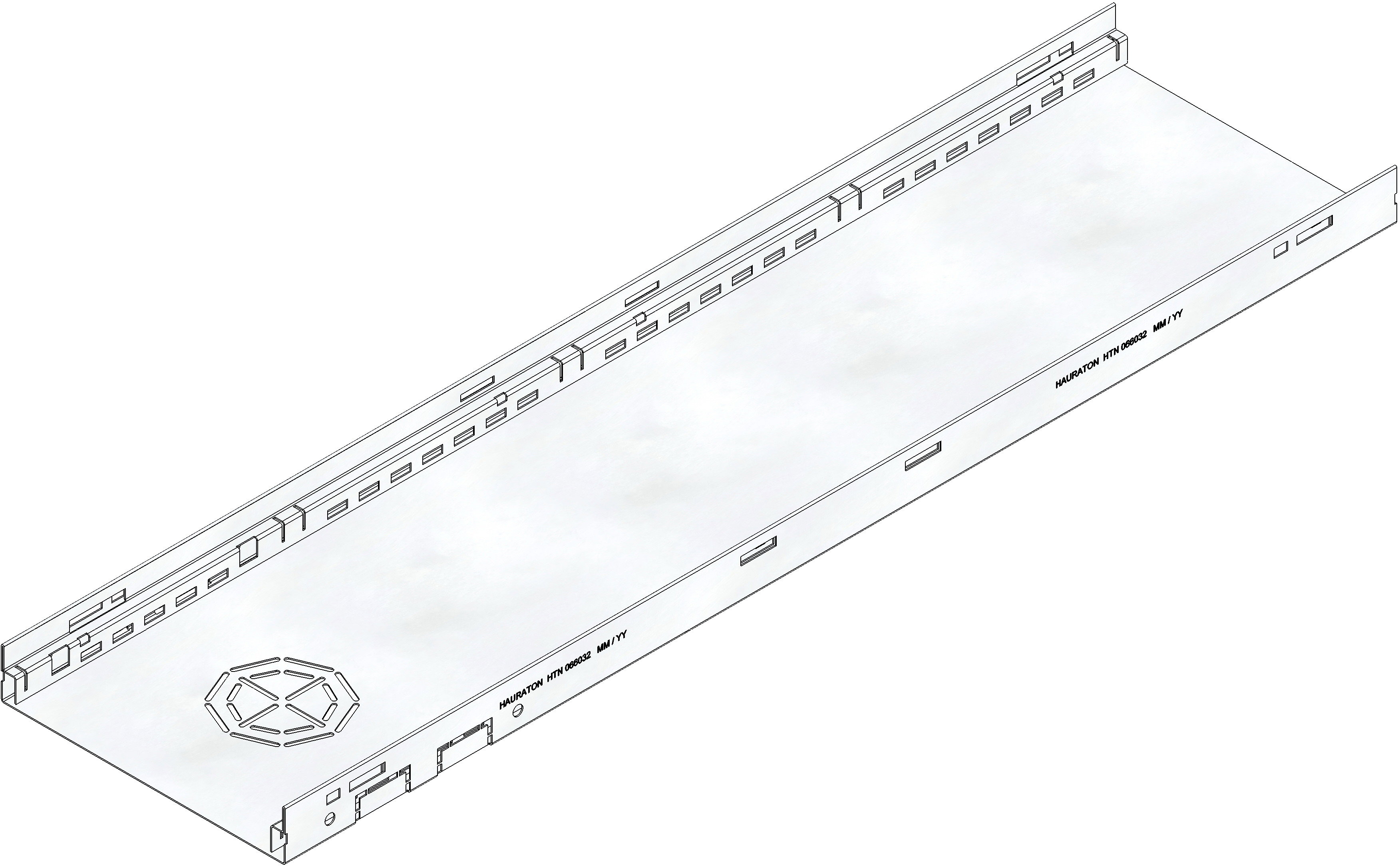

Produktdarstellung

Produktdarstellung, JPG
Download Zu Dokumenten hinzufügen
Produktdarstellung, PDF
Download Zu Dokumenten hinzufügen

Technische Zeichnung

Zeichnung (CAD)

Zeichnung (CAD), DWG
Download Zu Dokumenten hinzufügen

Zeichnung

Zeichnung, JPG
Download Zu Dokumenten hinzufügen
Zeichnung, PDF
Download Zu Dokumenten hinzufügen

Produktdatenblatt

Produktdatenblatt, PDF
Download Zu Dokumenten hinzufügen

Technische Informationen und Maße

Artikel Nr.

66032

Länge

1000 mm

Breite

255 mm

Höhe

45 mm

Gewicht

3.37 kg

Werkstoff

Edelstahl 1.4301

Zargenhöhe

20 mm

Nennweite

255

Lichter Rinnenquerschnitt

55 cm²

Gefälle

Befestigungsart

Knebel

Typ nach DIN EN 1433

Rinnenmaterial

Edelstahl 1.4301

Vertriebstext

STEELFIX REGULAR 255 Rinnenunterteil Typ 45 -Ablaufelement, Edelstahl, Bauhöhe 45 mm, 1 m

Produktbeschreibung

STEELFIX REGULAR 255 Typ 45 - Rinnenunterteil -Ablaufelement, aus Edelstahl CNS 1.4301, begehbar und rollstuhlbefahrbar, Rostauflage nach innen gekantet, Rinnenboden und -wandung geschlossen, jedoch mit Perforation im Sohlbereich als Anschlussmöglichkeit für Anschlussstutzen DN/OD 75 oder DN/OD 100 und mit Anschlussmöglichkeit der STEELFIX REGULAR Einlaufbox, LxBxH 1000x255x45 mm, Art.-Nr . 66032

Verpackungseinheit
