Name: STEELFIX REGULAR 205, Bauhöhe 75 mm | Typ 75, Ablaufelement, Edelstahl, 1,0 m
SKU: 66026-36425
Availability: InStock

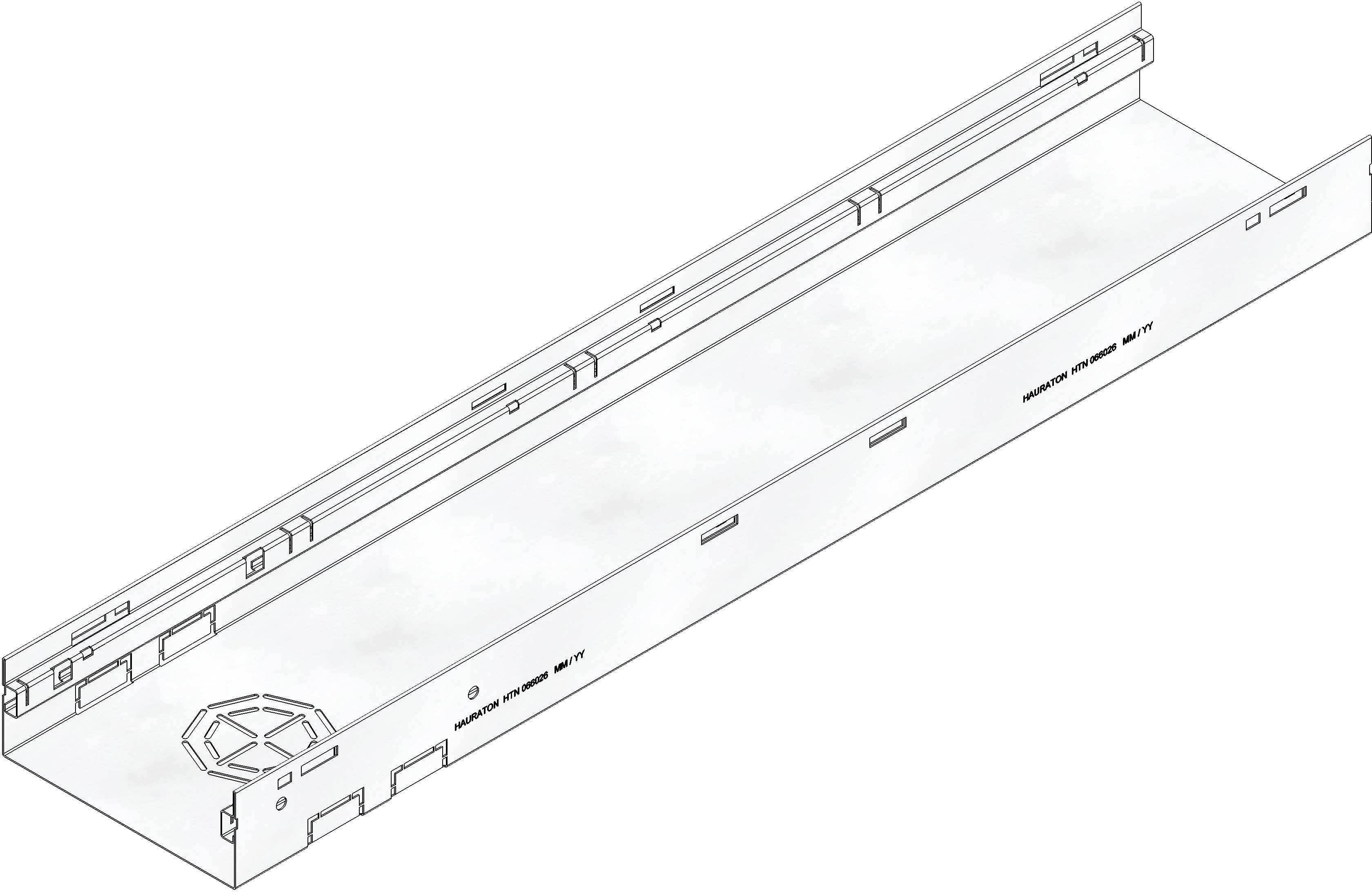

Produktdarstellung

Produktdarstellung, JPG
Download Zu Dokumenten hinzufügen
Produktdarstellung, PDF
Download Zu Dokumenten hinzufügen

Technische Zeichnung

Zeichnung (CAD)

Zeichnung (CAD), DWG
Download Zu Dokumenten hinzufügen

Zeichnung

Zeichnung, JPG
Download Zu Dokumenten hinzufügen
Zeichnung, PDF
Download Zu Dokumenten hinzufügen

Produktdatenblatt

Produktdatenblatt, PDF
Download Zu Dokumenten hinzufügen

Technische Informationen und Maße

Artikel Nr.

66026

Länge

1000 mm

Breite

205 mm

Höhe

75 mm

Gewicht

3.71 kg

Werkstoff

Edelstahl 1.4301

Zargenhöhe

20 mm

Nennweite

205

Lichter Rinnenquerschnitt

105 cm²

Gefälle

Befestigungsart

Knebel

Typ nach DIN EN 1433

Rinnenmaterial

Edelstahl 1.4301

Vertriebstext

STEELFIX REGULAR 205 Rinnenunterteil Typ 75 -Ablaufelement, Edelstahl, Bauhöhe 75 mm, 1 m

Produktbeschreibung

STEELFIX REGULAR 205 Typ 75 - Rinnenunterteil -Ablaufelement, aus Edelstahl CNS 1.4301, begehbar und rollstuhlbefahrbar, Rostauflage nach innen gekantet, Rinnenboden und -wandung geschlossen, jedoch mit Perforation im Sohlbereich als Anschlussmöglichkeit für Anschlussstutzen DN/OD 75 oder DN/OD 100 und mit Anschlussmöglichkeit der STEELFIX REGULAR Einlaufbox, LxBxH 1000x205x75 mm, Art.-Nr . 66026

Verpackungseinheit

Technische Informationen und Maße, PDF

Download Zu Dokumenten hinzufügen
