FASERFIX BIG BLS 200 Belastungsansatz: nach LCN 50 mit maßgebender Achslast von 46 Tonnen (747 - 400), Typ 040 - 045

3731

5000 mm

600 mm

575 mm

3700.00 kg

Edelstahl 1.4301, Standard-Beton nach Norm

40 mm

200

552 cm²

-

SIDE-LOCK, Verschraubung

I

Standard-Beton nach Norm

Edelstahl 1.4301

EN 1433, DIN 19580

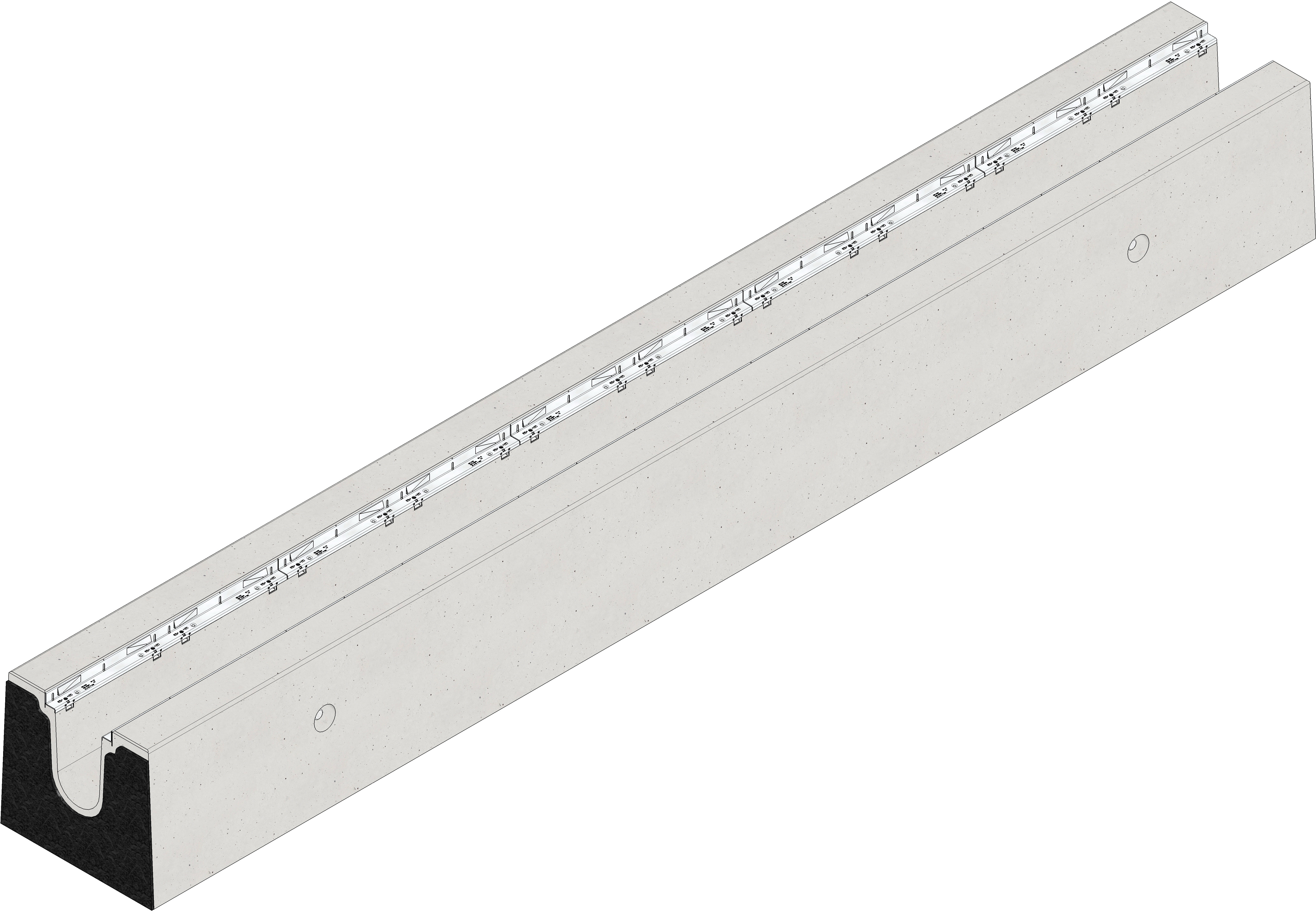

FASERFIX BIG BLS 200 Rinnenunterteil Typ 045 mit Edelstahlzargen, 5 m

FASERFIX BIG BLS 200 Typ 045 - Rinnenunterteil aus FDE Beton als Stahlbeton-Fertigteil C60/75, Brandverhaltensklasse A1 nach EN 13501-1, Belastungsklasse A 15 - F 900 nach DIN 19580/EN 1433, mit geprüfter statischer Berechnung und Bemessung für LCN 50 gemäß ICAO. Entsprechend ADV für BFZ 350, mit maßgebender Achslast Qa = 46 to., Mit Nachweis gegen Ermüdung auf Basis der repräsentativen Anzahl überlagerter Lastwechsel. Entwässerungsquerschnitt von 552 cm², mit Edelstahlzarge CNS 1.4301, 16-fache Arretierungsmöglichkeit pro Meter, mit schraublosem Schnellverschluss SIDE-LOCK und zusätzlicher Möglichkeit der 8-fachen Verschraubung, mit werkseitig montierter PE-Raumfugeneinlage d=10 mm an einer Stirnseite, mit allgemeiner bauaufsichtlicher Zulassung für LAU-Anlagen und AKR-Performance Test, Einlegetiefe Abdeckung 40 mm, LxBxH 5000x600x575 mm, Art.-Nr. 3731

-
