Artikel Nr. 10308
STEELFIX SLOT D, Bauhöhe 180 mm, Halshöhe 130 mm, Klasse A 15
Typ 180, asymmetrisch, Edelstahl, mit Verbindunger, 1,0 m

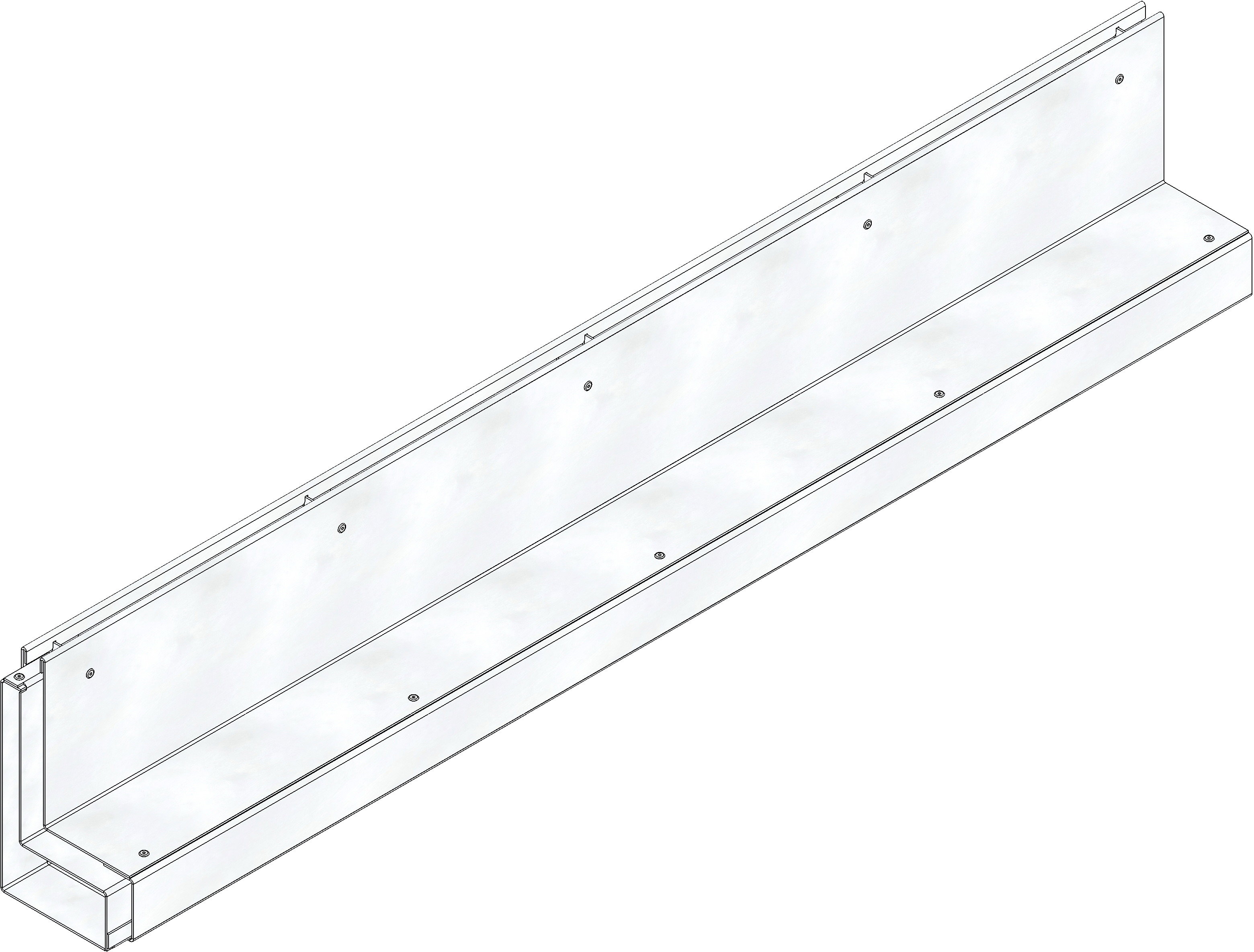

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
10308
Länge
1000 mm
Breite
100 mm
Höhe
180 mm
Gewicht
7.19 kg
Werkstoff
Edelstahl 1.4301
Zargenhöhe
132 mm
Einlaufquerschnitt
0.0 cm²/m
Nennweite
100
Lichter Rinnenquerschnitt
-
Gefälle
-
Einlauföffnung
1000 x 12 mm
Typ nach DIN EN 1433
M
Vertriebstext
STEELFIX SLOT 100 Typ 180, SW 12 mm, Halshöhe 130 mm, Edelstahl, asymmetrisch, Kl. A 15, mit Verbinder, 1 m
Produktbeschreibung
STEELFIX SLOT 100 Typ 180, Material Edelstahl CNS 1.4301, asymmetrischer Einlaufschlitz, Belastungsklasse A 15, Schlitzweite 12 mm, Halshöhe 130 mm, mit Verbinder als klemmbare Verbindung zwischen Rinnenelementen und/oder Revisionselement, L/B/H 1000x100x180 mm, Art.Nr. 10308
Verpackungseinheit
-
Ausschreibungstexte
Einbaubeispiel
Pflaster / großformatige Platten Klasse A 15, SCHLITZRINNE FLAT
