Artikel Nr. 40341
RECYFIX PLUS 100, PKW-befahrbar
Typ 010 mit Stegrost SW 80/9 mm, verzinkt, arretiert, 0,5 m

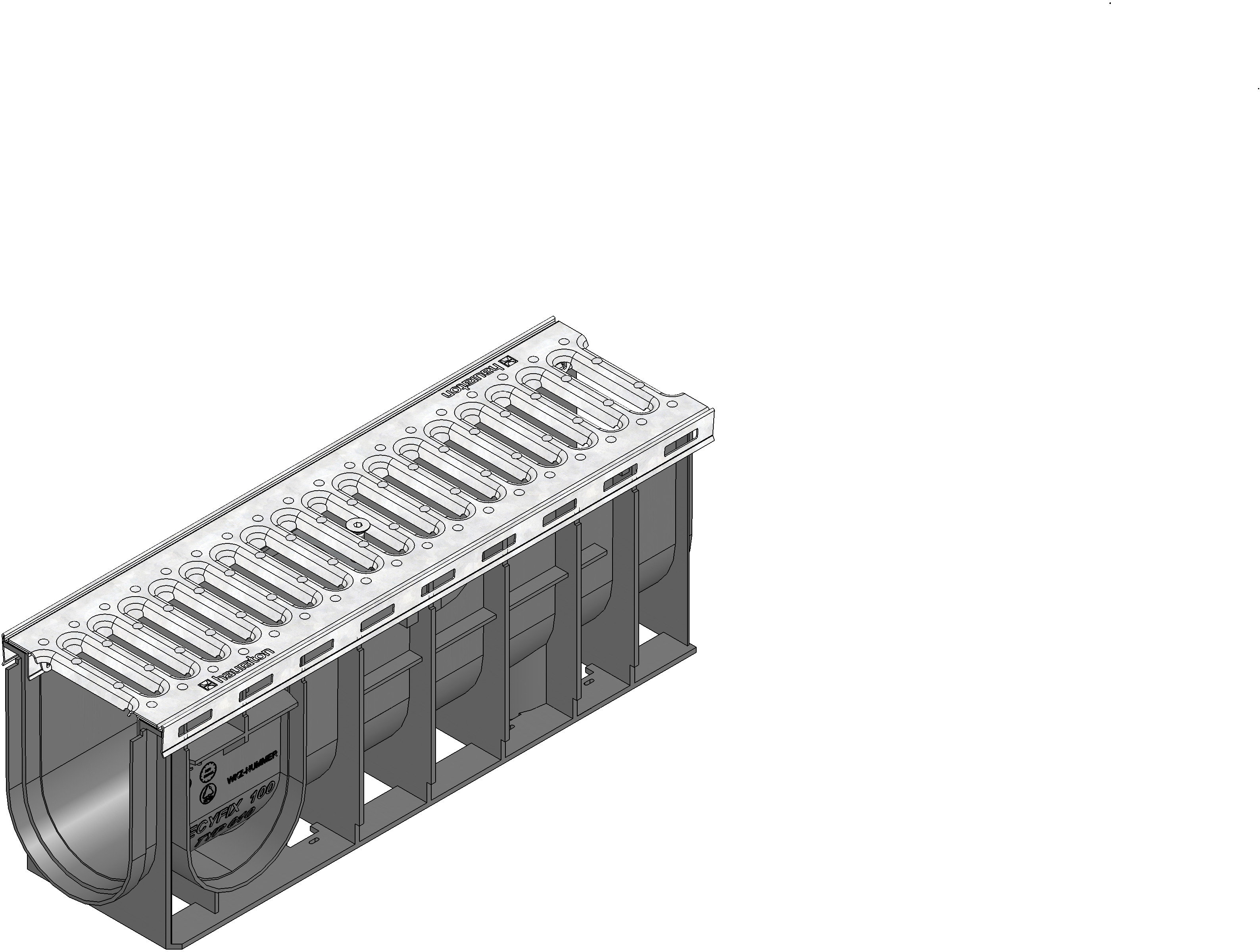

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
40341
Länge
500 mm
Breite
147 mm
Höhe
186 mm
Einlegetiefe
3 mm
Gewicht
2.78 kg
Werkstoff
bandverzinkter Stahl, recyceltes Polypropylen, Stahl galvanisch verzinkt, verstärktes Polyamid
Einlaufquerschnitt
266.0 cm²/m
Nennweite
100
Lichter Rinnenquerschnitt
142 cm²
Typ nach DIN EN 1433
M
Rinnenmaterial
recyceltes Polypropylen
Zargenmaterial
bandverzinkter Stahl
Material Abdeckung
bandverzinkter Stahl
Regelwerke
EN 1433, DIN 19580
Vertriebstext
RECYFIX PLUS 100 Rinne Typ 010 mit verzinkten Stahlzargen und Stegrost SW 80/9 mm, verzinkt, Pkw-befahrbar, arretiert, 0,5 m
Produktbeschreibung
RECYFIX PLUS 100 Typ 010 - Rinnenunterteil aus recyceltem Polypropylen, mit Zarge aus verzinktem Stahl, nach DIN 19580/EN 1433, mit Stegrost SW 80/9 mm, aus verzinktem Stahl, Pkw-befahrbar, mit Arretierung, LxBxH 500x147x186 mm, Art.-Nr. 40341
Verpackungseinheit
84 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Pflaster Klasse A 15 - B 125,
Pflaster Klasse A 15 - B 125, Rinnenhöhe ≥ 150 mm
Asphalt Klasse A 15 - C 250, Rinnenhöhe ≥ 150 mm
Zementestrich Klasse A 15 - C 250,
Beton Klasse C 250, Rinnenhöhe ≥ 150 mm
Pflaster Klasse C 250,
Pflaster Klasse C 250, Rinnenhöhe ≥ 150 mm
Asphalt Klasse A 15 - B 125, Rinnenhöhe ≥ 134 mm
Asphalt Klasse C 250, Rinnenhöhe ≥ 134 mm
Pflaster Klasse A 15 - B 125, Rinnenhöhe ≥ 134 mm
Beton Klasse C 250, Rinnenhöhe ≥ 134 mm
Pflaster Klasse C 250, Rinnenhöhe ≥ 134 mm
Einbauhinweis
