Artikel Nr. 13779
RECYFIX HICAP T 5000 bis Klasse F 900
Revisionselement komplett mit Gussrost SW 150/20 mm, KTL-beschichtet, 1,0 m

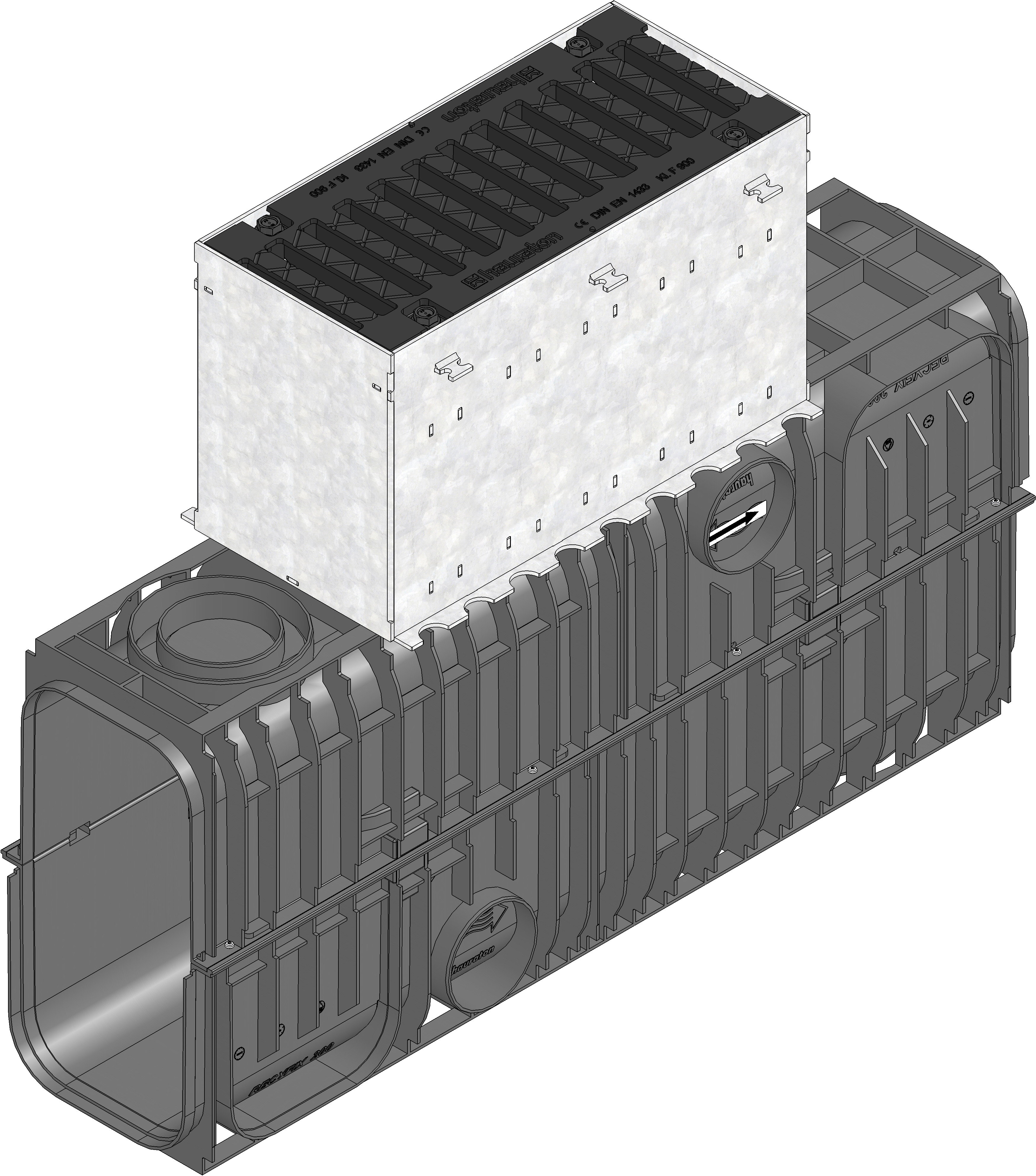

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Technische Informationen und Masse
Artikel Nr.
13779
Länge
1000 mm
Breite
256 mm
Höhe
765 mm
Gewicht
45.10 kg
Werkstoff
bandverzinkter Stahl, Edelstahl, Gusseisen GJS 500-7, recyceltes Polypropylen, Stahl galvanisch verzinkt, Stahl 8.8 zinklamellenbeschichtet schwarz
Einlaufquerschnitt
710.0 cm²/m
Nennweite
5000
Typ nach DIN EN 1433
M
Material Abdeckung
Gusseisen GJS 500-7
Regelwerke
DIN 19580
Vertriebstext
Revisionselement mit Gussrost SW 150/20 mm, KTL-beschichtet, Kl. F 900, RECYFIX HICAP 5300, 1 m
Produktbeschreibung
RECYFIX HICAP 5300 Revisionselement nach DIN 19580/EN 1433, CE-konform, bestehend aus geschlossenem Rinnenkörper mit Öffnung für Revisionsaufsatz, mit Revisionsaufsatz aus feuerverzinktem Stahl, Höhe 300 mm, mit Gussrost aus Sphäroguss EN-GJS, SW 150/20 mm, KTL -beschichtet, Belastungsklasse A 15 - F 900, 4-fach-Verschraubung, Länge 1000 mm, Art.-Nr. 13779
Verpackungseinheit
4 Stück / Palette
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Pflaster Klasse A 15 - C 250,
Pflaster Klasse A 15 - C 250,
Einbaubeispiel
Beton Klasse A 15 - E 600,
Pflaster / großformatige Platten Klasse D 400 - F 900,
Beton Klasse A 15 - F 900,
Asphalt Klasse D 400 - F 900, Revisionselement
Beton Klasse D 400 - F 900, Revisionselement
Asphalt Klasse E 600 - F 900, Revisionselement
Beton Klasse E 600 - F 900, Revisionselement
Asphalt Klasse E 600, Einlaufkasten
Beton Klasse E 600, Einlaufkasten
Beton Klasse F 900, Einlaufkasten
