Artikel Nr. 13786
RECYFIX HICAP F 10000 bis Klasse E 600
Revisionselement komplett mit Gussrost, geschlossen, KTL-beschichtet, 1,14 m

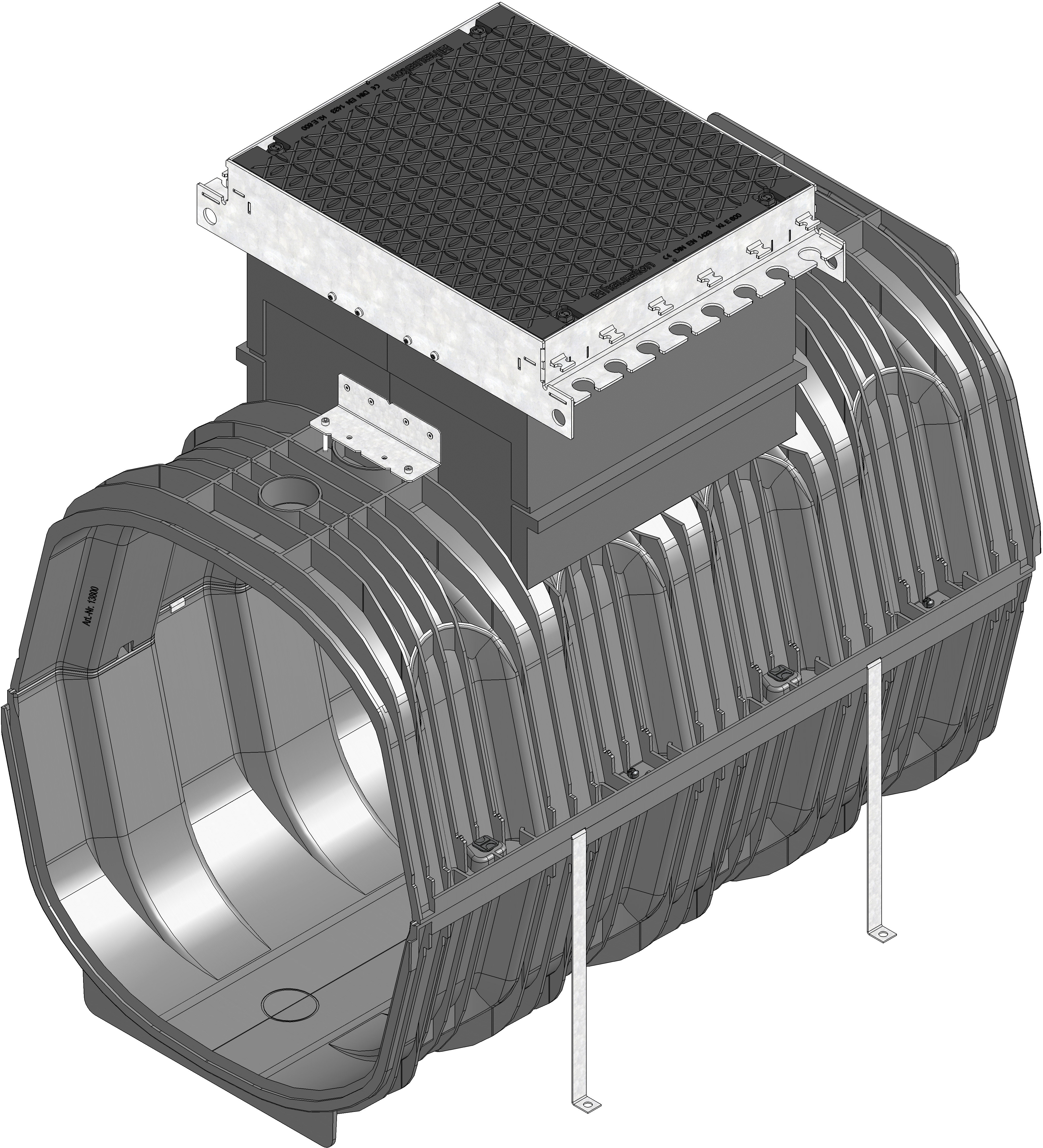

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Technische Informationen und Masse
Artikel Nr.
13786
Länge
1145 mm
Breite
760 mm
Höhe
1170 mm
Gewicht
91.14 kg
Werkstoff
bandverzinkter Stahl, Gusseisen GJS 500-7, recyceltes Polypropylen, Stahl galvanisch verzinkt, Stahl 8.8 zinklamellenbeschichtet schwarz
Einlaufquerschnitt
0.0 cm²/m
Nennweite
10000
Typ nach DIN EN 1433
M
Material Abdeckung
Gusseisen GJS 500-7
Regelwerke
DIN 19580
Vertriebstext
Revisionselement mit Gussrost, geschlossen, KTL-beschichtet, Kl. E 600, RECYFIX HICAP 10300, 1,14 m
Produktbeschreibung
RECYFIX HICAP 10300 Revisionselement nach DIN 19580/EN 1433, CE-konform, bestehend aus Rinnenkörper-Unterteil und Rinnenkörper-Oberteil mit Revisionsaufsatz, Höhe 300 mm, mit Gussrost aus Sphäroguss EN-GJS, geschlossen, KTL-beschichtet, Belastungsklasse A 15 - E 600, 4-fach-Verschraubung, Länge 1145 mm, Art.-Nr. 13786
Verpackungseinheit
-
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Asphalt Klasse A 15 - D 400,
Beton Klasse A 15 - D 400,
Pflaster / großformatige Platten Klasse D 400,
Beton Klasse D 400 - F 900, mit Schachtbauwerk F 900
Beton Klasse D 400 - F 900, mit Schachtbauwerk
Asphalt Klasse E 600 - F 900,
Beton Klasse E 600 - F 900,
Asphalt Klasse D 400, Revisionselement
Beton Klasse D 400, Revisionselement
Asphalt Klasse E 600 - F 900, Revisionselement
Asphalt Klasse E 600 - F 900, Revisionselement
Beton Klasse E 600 - F 900, Revisionselement
Beton Klasse E 600 - F 900, Revisionselement
