Artikel Nr. 13809
RECYFIX HICAP F 10000 bis Klasse D 400
Revisionselement komplett mit Gussrost SW 3 x 140/18 mm, KTL-beschichtet, 1,14 m

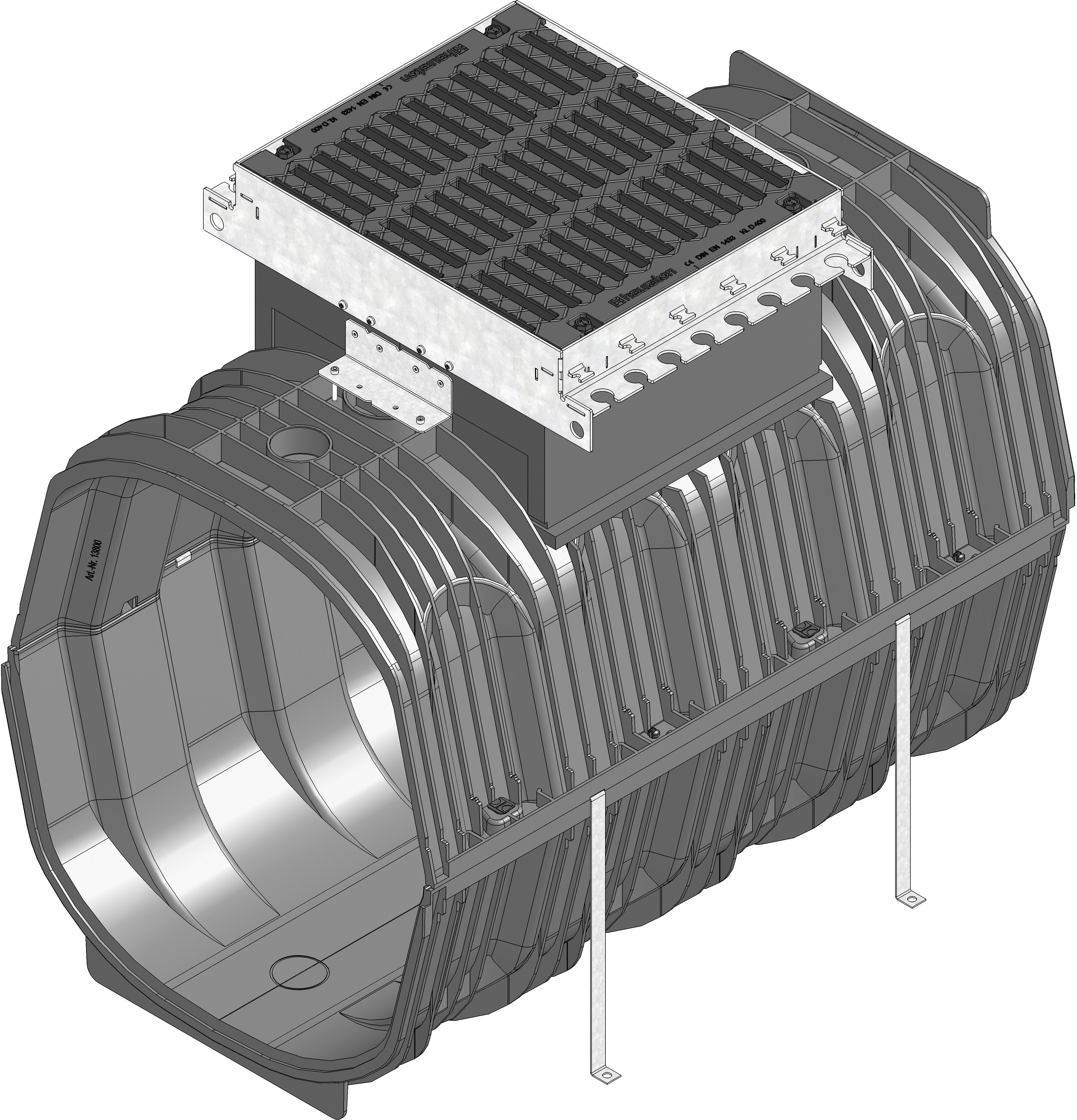

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Technische Informationen und Masse
Artikel Nr.
13809
Länge
1145 mm
Breite
760 mm
Höhe
1070 mm
Gewicht
88.63 kg
Werkstoff
bandverzinkter Stahl, Gusseisen GJS 500-7 mit KTL-Beschichtung, Polyamid, recyceltes Polypropylen, Stahl galvanisch verzinkt, Stahl 8.8 zinklamellenbeschichtet schwarz
Einlaufquerschnitt
1810.0 cm²/m
Nennweite
10000
Typ nach DIN EN 1433
M
Material Abdeckung
Gusseisen GJS 500-7 mit KTL-Beschichtung
Regelwerke
EN 1433, DIN 19580
Vertriebstext
Revisionselement mit Gussrost SW 3x 140/18 mm, KTL-beschichtet, Kl. D 400, RECYFIX HICAP 10200, 1,14 m
Produktbeschreibung
RECYFIX HICAP 10200 - Revisionselement nach DIN 19580/EN 1433, CE-konform, bestehend aus Rinnenkörper-Unterteil und Rinnenkörper-Oberteil mit Revisionsaufsatz, Höhe 200 mm, mit Gussrost aus Sphäroguss EN-GJS, SW 3x 140/18 mm, KTL-beschichtet, Belastungsklasse A 15 - D 400, 4-fach-Verschraubung, Länge 1145 mm, Art.-Nr. 13809
Verpackungseinheit
-
Leistungserklärung
Ausschreibungstexte
Einbaubeispiel
Asphalt Klasse A 15 - D 400,
Beton Klasse A 15 - D 400,
Pflaster / großformatige Platten Klasse D 400,
Beton Klasse D 400 - F 900, mit Schachtbauwerk F 900
Beton Klasse D 400 - F 900, mit Schachtbauwerk
Asphalt Klasse E 600 - F 900,
Beton Klasse E 600 - F 900,
Asphalt Klasse D 400, Revisionselement
Beton Klasse D 400, Revisionselement
Asphalt Klasse E 600 - F 900, Revisionselement
Asphalt Klasse E 600 - F 900, Revisionselement
Beton Klasse E 600 - F 900, Revisionselement
Beton Klasse E 600 - F 900, Revisionselement
