Artikel Nr. 97561
Einlaufkasten
für NW 500, 2-tlg., mit verzinkten Stahlzargen und Schmutzfangeimer aus verzinktem Stahl, mit Gussrost geschlossen, KTL-beschichtet, Kl. E 600, 1,0 m

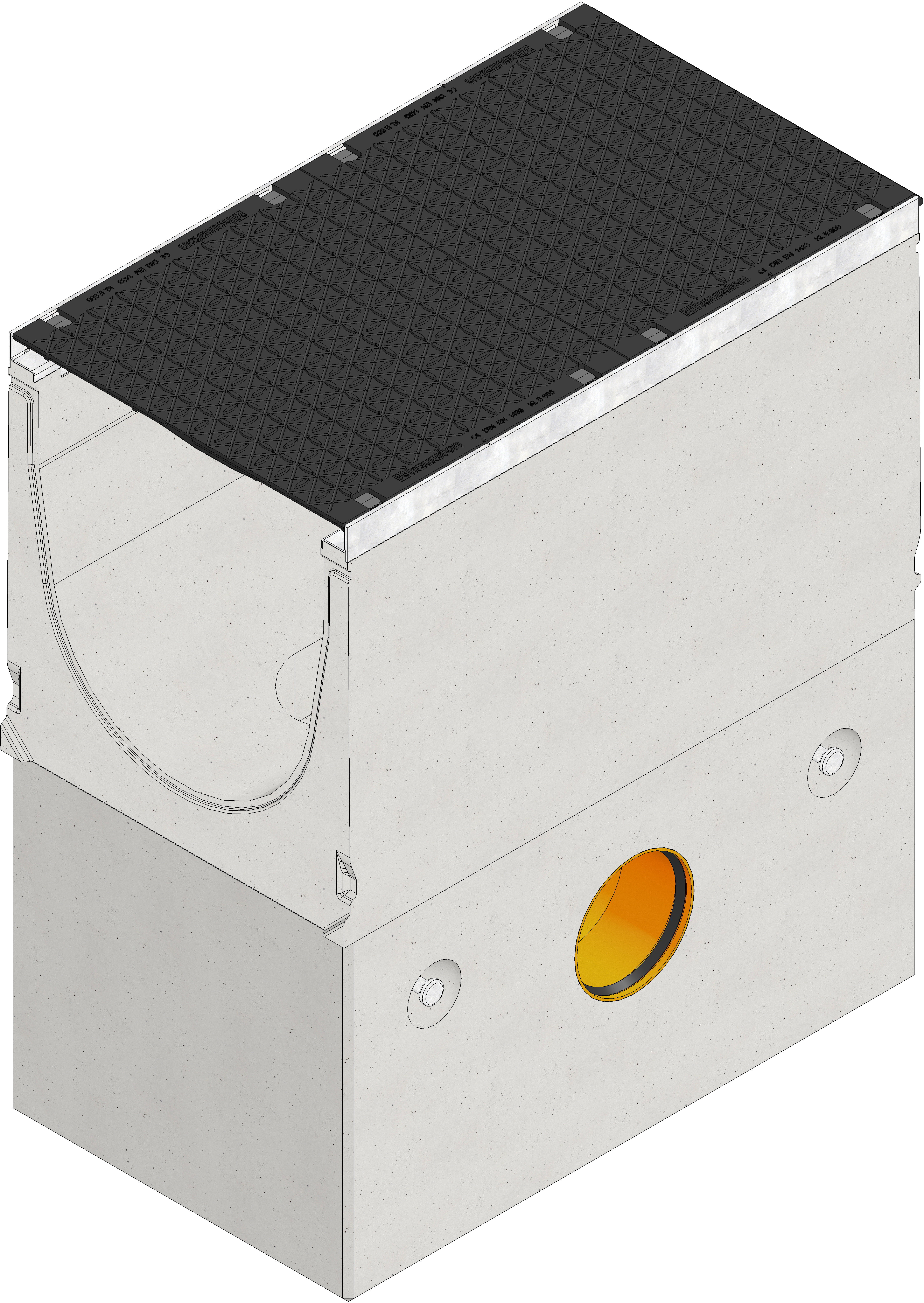

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Draufsicht
Technische Informationen und Masse
Artikel Nr.
97561
Länge
1000 mm
Breite
590 mm
Höhe
1180 mm
Einlegetiefe
40 mm
Gewicht
1118.00 kg
Werkstoff
faserbewehrter Beton, Gusseisen GJS 500-7, Stahl mit Zink-Magnesium Beschichtung
Einlaufquerschnitt
0.0 cm²/m
Nennweite
500
Material Abdeckung
Gusseisen GJS 500-7
Regelwerke
EN 1433, DIN 19580
Vertriebstext
Einlaufkasten, 2-teilig, mit verzinkten Stahlzargen, mit Gussrost geschlossen, KTL-beschichtet, Kl. E 600, mit Schmutzfangeimer aus verzinktem Stahl, DRAINFIX CLEAN FSU 500, 1 m
Produktbeschreibung
DRAINFIX CLEAN FSU 500 - Einlaufkasten, 2-teilig, aus faserbewehrtem Beton, CE-konform, mit verzinkter Stahlzarge und schraublosem Schnellverschluss SIDE-LOCK, einseitige Anschlussmöglichkeit (seitlich) mit integrierter KG-Muffe DN/OD 200, mit herausnehmbarem Schmutzfangeimer aus verzinktem Stahl, mit Gussrost, geschlossen, aus Sphäroguss EN-GJS, KTL-beschichtet, Belastungsklasse A 15 - E 600 nach DIN 19580/EN 1433, mit Längsschubsicherung, 4-fache Arretierung, für den beidseitigen Anschluss von DRAINFIX CLEAN FSU 500 Typ 01, LxBxH 1000x590x1180 mm, Art.-Nr. 97561
