Artikel Nr. 97686
DRAINFIX CLEAN FSU 400 Filtersubstratrinne bis Klasse F 900 mit Gusszargen
Typ 01 H, Endelement, 1,0 m

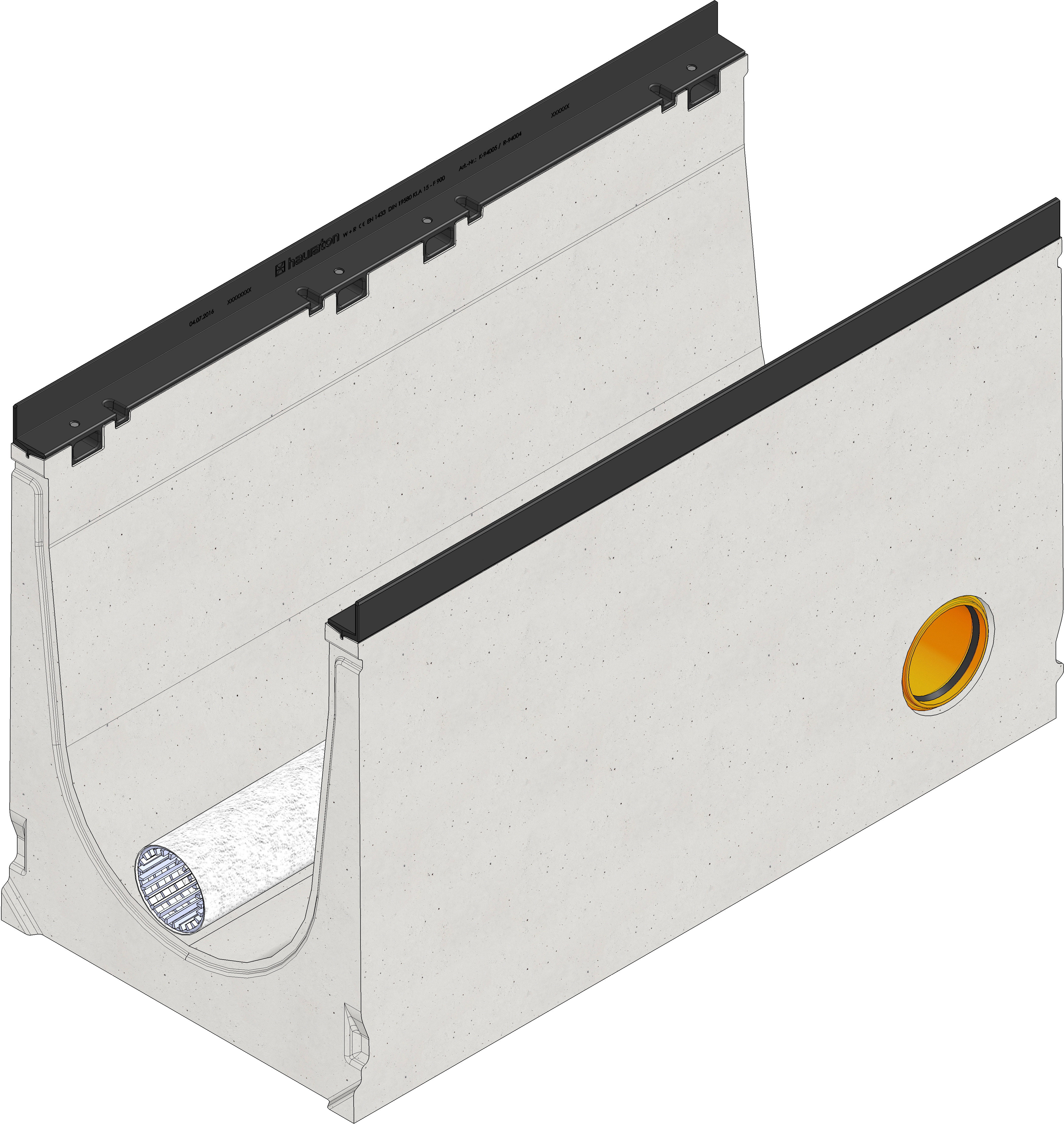

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Technische Informationen und Masse
Artikel Nr.
97686
Länge
1000 mm
Breite
490 mm
Höhe
630 mm
Gewicht
273.26 kg
Retentionsvolumen
107 l/m
Retentionsquerschnitt
1070.0 cm²
Höhe Substratfüllung
(effektiv, ab Mitte Filtergitterrohr bis Oberkante Substrat)
200.0 mm
Substratbedarf
71.0 l/lfdm.
Nennweite
400
Regelwerke
EN 1433, DIN 19580
Vertriebstext
DRAINFIX CLEAN FSU 400 Typ 01H - Endelement mit KTL-beschichteten Gusszargen, seitlich mit integrierter KG-Muffe DN/OD 110, mit Drainagerohr DN/OD 100 mit Geotextil und Verbinder, mit allgemeiner bauaufsichtlicher Zulassung Zul.-Nr. Z-84.2-7, 1 m
Produktbeschreibung
DRAINFIX CLEAN FSU 400 Typ 01H - Endelement, Filtersubstratrinne mit dem Wirkprinzip der Oberflächenfiltration, aus faserbewehrtem Beton, Nennweite 400 mm, Belastungsklasse A 15 bis F 900 nach DIN 19580/EN 1433, CE-konform, mit allgemeiner bauaufsichtlicher Zulassung Zul.-Nr. Z-84.2-7, mit KTL-beschichteter Gusszarge, mit Dichtungsfalz, Einlegetiefe Abdeckung 40 mm, 8-fach-Verschraubung pro lfdm., seitlich mit integrierter KG-Muffe DN/OD 110, inkl. DRAINFIX CLEAN - Drainagerohr DN/OD 100 mit Geotextil ummantelt und Verbinder, LxBxH 1000x490x630 mm, Art.-Nr. 97686
Verpackungseinheit
-
Ausschreibungstexte
Einbaubeispiel
Asphalt Klasse C 250,
Asphalt Klasse D 400 - E 600,
Pflaster Klasse D 400,
Beton Klasse D 400 - E 600,
Asphalt Klasse F 900,
Beton Klasse F 900,
Einbauhinweis
