Artikel Nr. 97674
DRAINFIX CLEAN FSU 400 Filtersubstratrinne bis Klasse F 900 mit Gusszargen
Typ 01, Anfangselement, 1,0 m

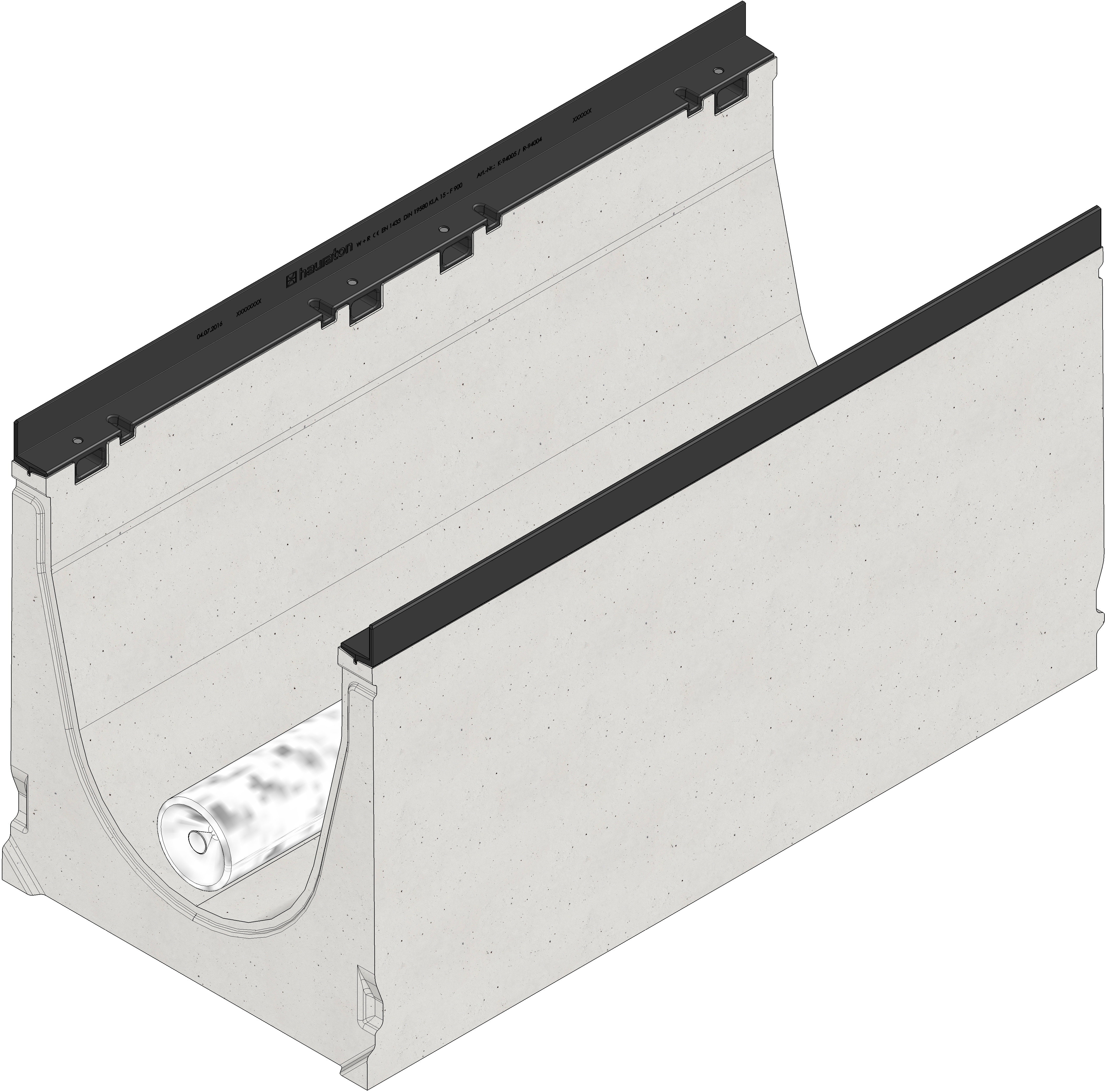

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
97674
Länge
1000 mm
Breite
490 mm
Höhe
540 mm
Gewicht
257.33 kg
Werkstoff
faserbewehrter Beton, Gusseisen GJS 500-7 mit KTL-Beschichtung
Retentionsvolumen
76 l/m
Retentionsquerschnitt
760.0 cm²
Höhe Substratfüllung
(effektiv, ab Mitte Filtergitterrohr bis Oberkante Substrat)
200.0 mm
Substratbedarf
67.0 l/lfdm.
Nennweite
400
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
Gusseisen GJS 500-7 mit KTL-Beschichtung
Regelwerke
EN 1433, DIN 19580
Vertriebstext
DRAINFIX CLEAN FSU 400 Typ 01 - Anfangselement mit KTL-beschichteten Gusszargen, mit Drainagerohr DN/OD 100 mit Geotextil und Verbinder, am Ende gebunden, mit allgemeiner bauaufsichtlicher Zulassung Zul.-Nr. Z-84.2-7, 1 m
Produktbeschreibung
DRAINFIX CLEAN FSU 400 Typ 01 - Anfangselement, Filtersubstratrinne mit dem Wirkprinzip der Oberflächenfiltration, aus faserbewehrtem Beton, Nennweite 400 mm, Belastungsklasse A 15 bis F 900 nach DIN 19580/EN 1433, CE-konform, mit allgemeiner bauaufsichtlicher Zulassung Zul.-Nr. Z-84.2-7, mit KTL-beschichteter Gusszarge, mit Dichtungsfalz, Einlegetiefe Abdeckung 40 mm, 8-fach-Verschraubung pro lfdm., inkl. DRAINFIX CLEAN - Drainagerohr DN/OD 100 mit Geotextil ummantelt und Verbinder, am Ende gebunden, LxBxH 1000x490x540 mm, Art.-Nr. 97674
Verpackungseinheit
-
Ausschreibungstexte
Einbaubeispiel
Asphalt Klasse C 250,
Asphalt Klasse D 400 - E 600,
Pflaster Klasse D 400,
Beton Klasse D 400 - E 600,
Asphalt Klasse F 900,
Beton Klasse F 900,
Einbauhinweis
