Artikel Nr. 97665
DRAINFIX CLEAN FSU 300 Filtersubstratrinne bis Klasse F 900 mit Gusszargen
Typ 01 H, Mittelelement, 1,0 m

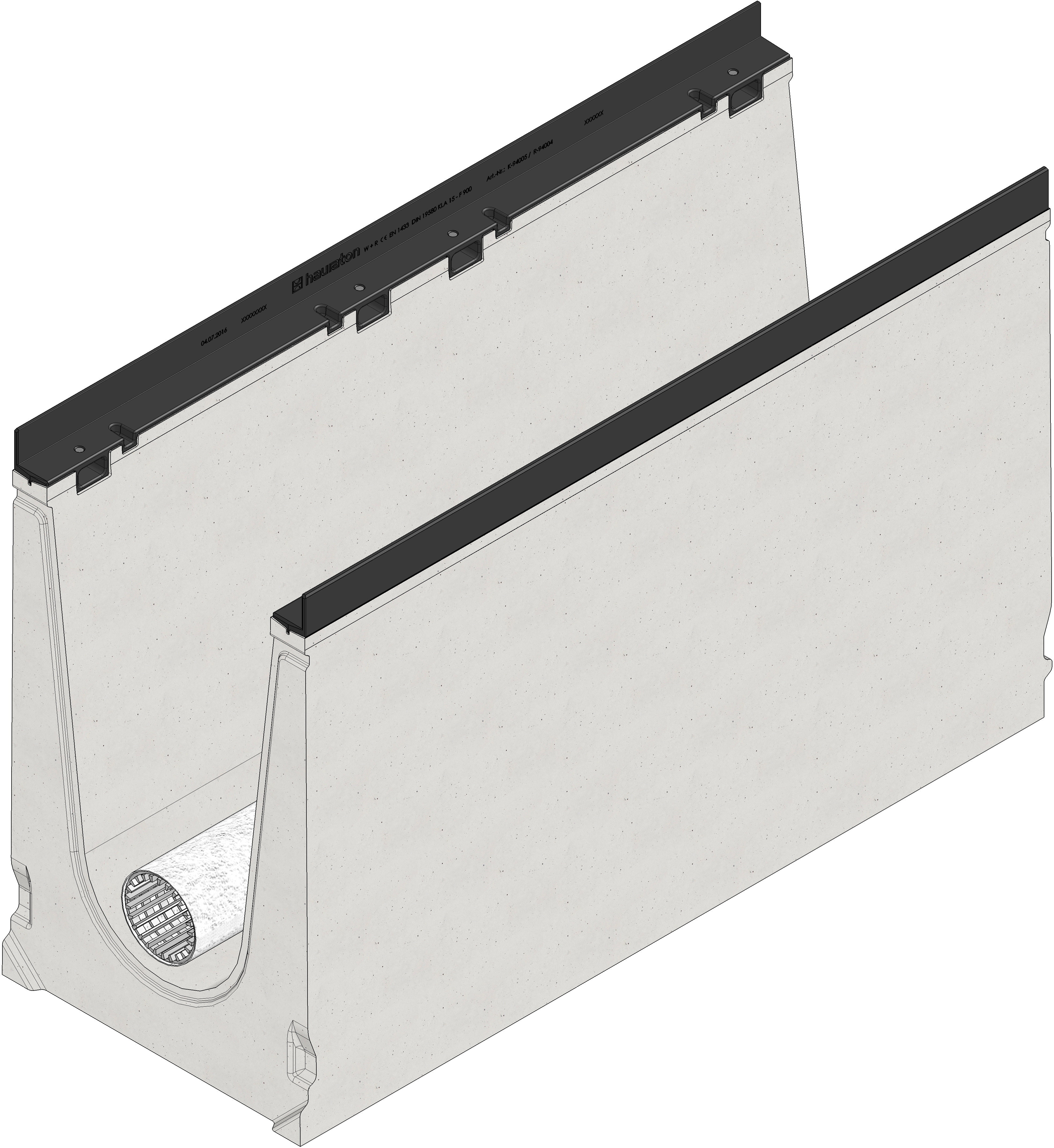

Produktdarstellung
Technische Zeichnung
Zeichnung (CAD)
Zeichnung
Produktdatenblatt
Technische Informationen und Masse
Artikel Nr.
97665
Länge
1000 mm
Breite
390 mm
Höhe
630 mm
Gewicht
252.44 kg
Werkstoff
faserbewehrter Beton, Gusseisen GJS 500-7 mit KTL-Beschichtung
Retentionsvolumen
76 l/m
Retentionsquerschnitt
760.0 cm²
Höhe Substratfüllung
(effektiv, ab Mitte Filtergitterrohr bis Oberkante Substrat)
200.0 mm
Substratbedarf
44.0 l/lfdm.
Nennweite
300
Rinnenmaterial
faserbewehrter Beton
Zargenmaterial
Gusseisen GJS 500-7 mit KTL-Beschichtung
Regelwerke
EN 1433, DIN 19580
Vertriebstext
DRAINFIX CLEAN FSU 300 Typ 01H - Mittelelement mit KTL-beschichteten Gusszargen, mit Drainagerohr DN/OD 100 mit Geotextil und Verbinder, mit allgemeiner bauaufsichtlicher Zulassung Zul.-Nr. Z-84.2-7, 1 m
Produktbeschreibung
DRAINFIX CLEAN FSU 300 Typ 01H - Mittelelement, Filtersubstratrinne mit dem Wirkprinzip der Oberflächenfiltration, aus faserbewehrtem Beton, Nennweite 300 mm, Belastungsklasse A 15 bis F 900 nach DIN 19580/EN 1433, CE-konform, mit allgemeiner bauaufsichtlicher Zulassung Zul.-Nr. Z-84.2-7, mit KTL-beschichteter Gusszarge, mit Dichtungsfalz, Einlegetiefe Abdeckung 40 mm, 8-fach-Verschraubung pro lfdm., inkl. DRAINFIX CLEAN - Drainagerohr DN/OD 100 mit Geotextil ummantelt und Verbinder, LxBxH 1000x390x630 mm, Art.-Nr. 97665
Verpackungseinheit
-
Ausschreibungstexte
Einbaubeispiel
Asphalt Klasse C 250,
Asphalt Klasse D 400 - E 600,
Pflaster Klasse D 400,
Beton Klasse D 400 - E 600,
Asphalt Klasse F 900,
Beton Klasse F 900,
Einbauhinweis
