Revizní díl

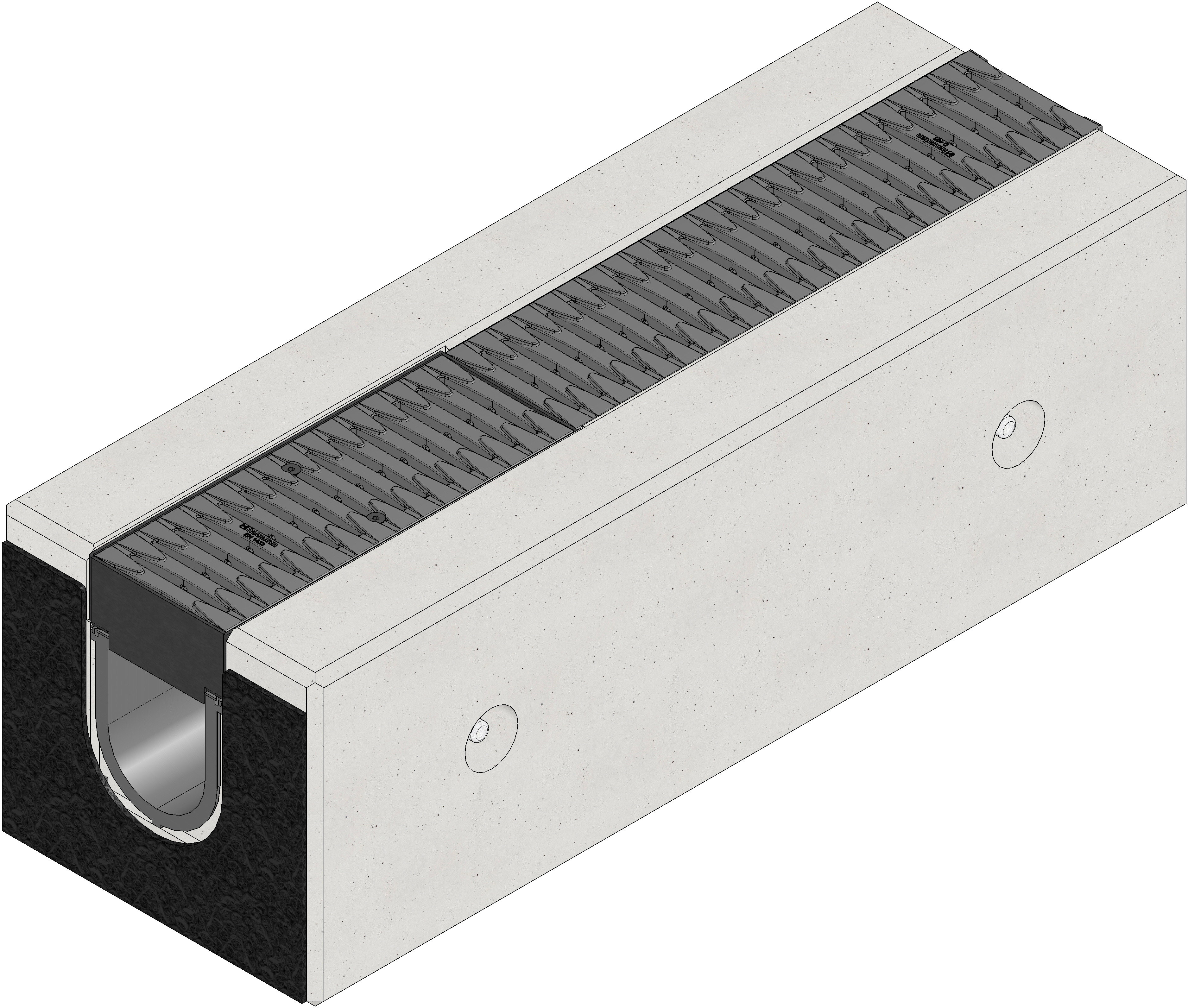

Obrázek produktu

Obrázek produktu, JPG
Otevřít Přidat do mých dokumentů
Obrázek produktu, PDF
Otevřít Přidat do mých dokumentů

Technický výkres

Výkres (CAD)

Výkres (CAD), DWG
Otevřít Přidat do mých dokumentů

Výkres

Výkres, JPG
Otevřít Přidat do mých dokumentů
Výkres, PDF
Otevřít Přidat do mých dokumentů

Produktový list

Produktový list, PDF
Otevřít Přidat do mých dokumentů

Technické informace a rozměry

Obj. číslo produktu

10138

Délka

1000 mm

Šířka

360 mm

Výška

328 mm

Hmotnost

240.00 kg

Materiál

Ocel s povrchovou úpravou KTL, Vysoce kvalitní beton, Vyztužený polypropylen

Výška rámu

84 mm

Vtokový průřez

351.0 cm²/m

Nominální velikost

100

Průtočný profil

130 cm²

Spád

Typ dle normy ČSN EN 1433

Nabídkový text

MONOTEC+ 100 žlab, typ 230, s integrovaným revizním dílem, 1,0m

Detailní popis produktu

MONOTEC+ 100 – žlab, typ 230, s integrovaným revizním dílem, tělo ze železobetonu C50/60, vnitřní monolitický žlab z PP kompozitu s integrovaným krytem FIBRETEC, SW 9, černý, třída zatížení až do D 400 dle ČSN EN 1433, CE označení, těsnící drážka, D/Š/V 1000x360x328 mm, obj.č. 10138

Množství v balení / na paletě

Technické informace a rozměry, PDF
