Filtrační žlab DRAINFIX CLEAN FSU 400 do třídy F 900 s litinovým rámem

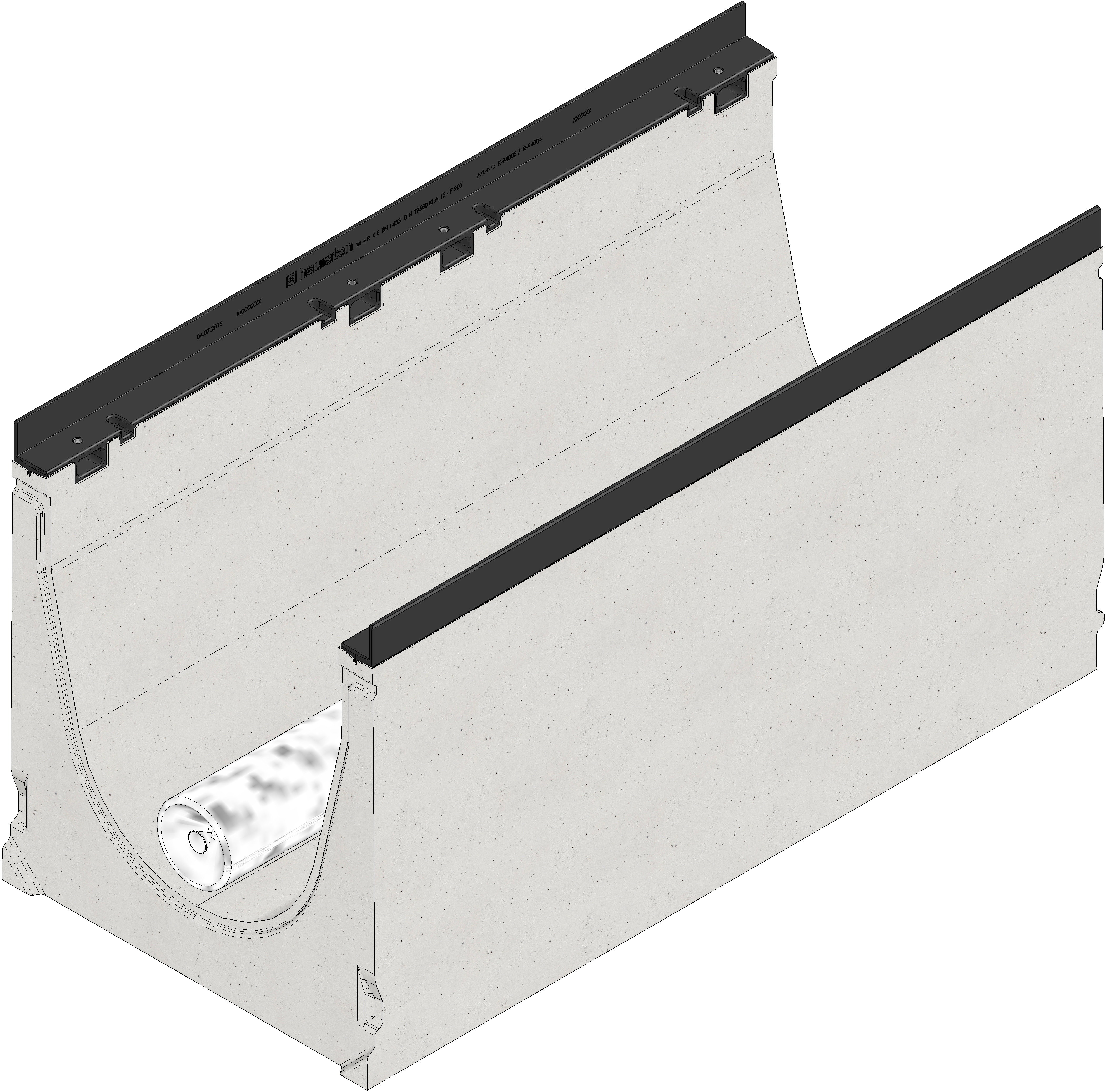

Obrázek produktu

Obrázek produktu, JPG
Otevřít Přidat do mých dokumentů
Obrázek produktu, PDF
Otevřít Přidat do mých dokumentů

Technický výkres

Výkres (CAD)

Výkres (CAD), DWG
Otevřít Přidat do mých dokumentů

Výkres

Výkres, JPG
Otevřít Přidat do mých dokumentů
Výkres, PDF
Otevřít Přidat do mých dokumentů

Produktový list

Produktový list, PDF
Otevřít Přidat do mých dokumentů

Technické informace a rozměry

Obj. číslo produktu

97674

Délka

1000 mm

Šířka

490 mm

Výška

540 mm

Hmotnost

257.33 kg

Materiál

FASERFIX beton vyztužený vlákny, Litina GJS 500-7 s povrchovou úpravou KTL

Retenční objem

76 l/m

Retenční průřez

760.0 cm²

Výška plnění substrátem (effective, from the middle of the filter grid tube to the top edge of the substrate)

200.0 mm

Množství substrátu

67.0 l/lfdm.

Nominální velikost

400

Materiál žlabu

FASERFIX beton vyztužený vlákny

Materiál rámu

Litina GJS 500-7 s povrchovou úpravou KTL

Normy

EN 1433, DIN 19580

Nabídkový text

DRAINFIX CLEAN FSU 400 filtrační žlab, typ 01, počáteční prvek, s litinovým rámem, včetně drenážní trubky s geotextilií a spojovacím dílem, 1 m

Detailní popis produktu

DRAINFIX CLEAN FSU 400 – filtrační žlab s principem povrchové filtrace substrátem, typ 01, počáteční prvek, z betonu vyztuženého vlákny, třída zatížení až do F 900 dle ČSN EN 1433, CE označení, rámy z litiny, úprava KTL, celkem 8 bodů zajištění krytů, ochrana proti podélnému pohybu krytu, včetně drenážní trubky DN 100 pokrytou geotextilií, svázanou na jednom konci, se spojovacím dílem, D/Š /V 1000x490x540, obj.č. 97674

Množství v balení / na paletě
