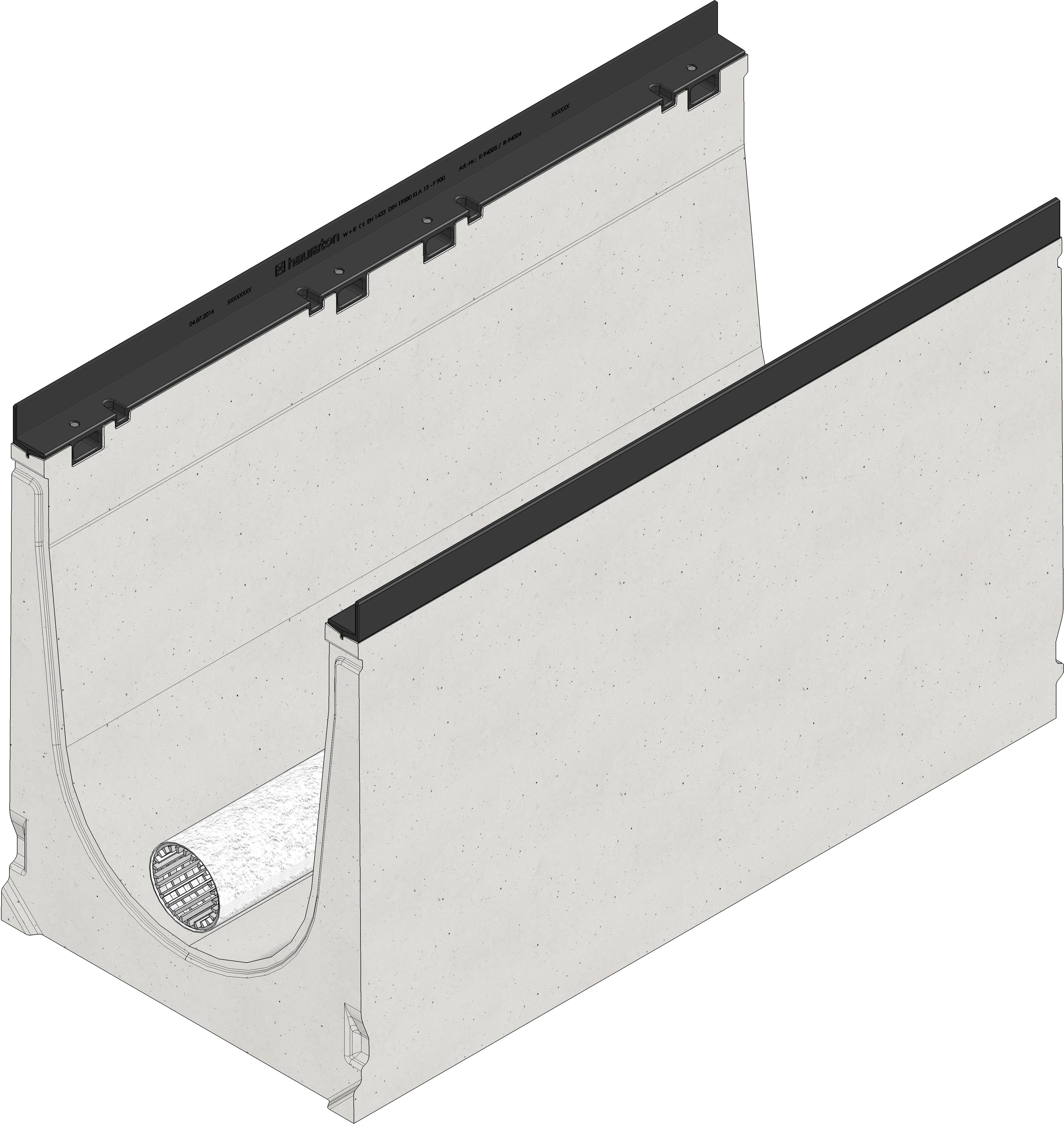

Filtrační žlab DRAINFIX CLEAN FSU 400 do třídy F 900 s litinovým rámem

Obrázek produktu

Obrázek produktu, JPG
Otevřít Přidat do mých dokumentů
Obrázek produktu, PDF
Otevřít Přidat do mých dokumentů

Technický výkres

Výkres (CAD)

Výkres (CAD), DWG
Otevřít Přidat do mých dokumentů

Výkres

Výkres, JPG
Otevřít Přidat do mých dokumentů
Výkres, PDF
Otevřít Přidat do mých dokumentů

Produktový list

Produktový list, PDF
Otevřít Přidat do mých dokumentů

Technické informace a rozměry

Obj. číslo produktu

97685

Délka

1000 mm

Šířka

490 mm

Výška

630 mm

Hmotnost

272.44 kg

Materiál

FASERFIX beton vyztužený vlákny, Litina GJS 500-7 s povrchovou úpravou KTL

Retenční objem

107 l/m

Retenční průřez

1070.0 cm²

Výška plnění substrátem (effective, from the middle of the filter grid tube to the top edge of the substrate)

200.0 mm

Množství substrátu

71.0 l/lfdm.

Nominální velikost

400

Materiál žlabu

FASERFIX beton vyztužený vlákny

Materiál rámu

Litina GJS 500-7 s povrchovou úpravou KTL

Normy

EN 1433, DIN 19580

Nabídkový text

DRAINFIX CLEAN FSU 400 filtrační žlab, typ 01H, střední prvek, s litinovým rámem, včetně drenážní trubky s geotextilií a spojovacím dílem, 1 m

Detailní popis produktu

DRAINFIX CLEAN FSU 400 – filtrační žlab s principem povrchové filtrace substrátem, typ 01H, střední prvek, z betonu vyztuženého vlákny, třída zatížení až do F 900 dle ČSN EN 1433, CE označení, rámy z litiny, úprava KTL, celkem 8 bodů zajištění krytů, ochrana proti podélnému pohybu krytu, včetně drenážní trubky DN 100 pokrytou geotextilií, se spojovacím dílem, D/Š/V 1000x490x630, obj.č. 97685

Množství v balení / na paletě

Technické informace a rozměry, PDF

Otevřít Přidat do mých dokumentů
