Шлицови решетки 100, височина на шийката 105mm, клас C 250

Ъглов елемент за външен ъгъл 90°, асиметричен, SW 12 мм, неръждаема стомана, дължина на рамото 0,5 м

Представяне на продукта

Представяне на продукта, JPG
Изтегляне Добави към моите документи
Представяне на продукта, PDF
Изтегляне Добави към моите документи

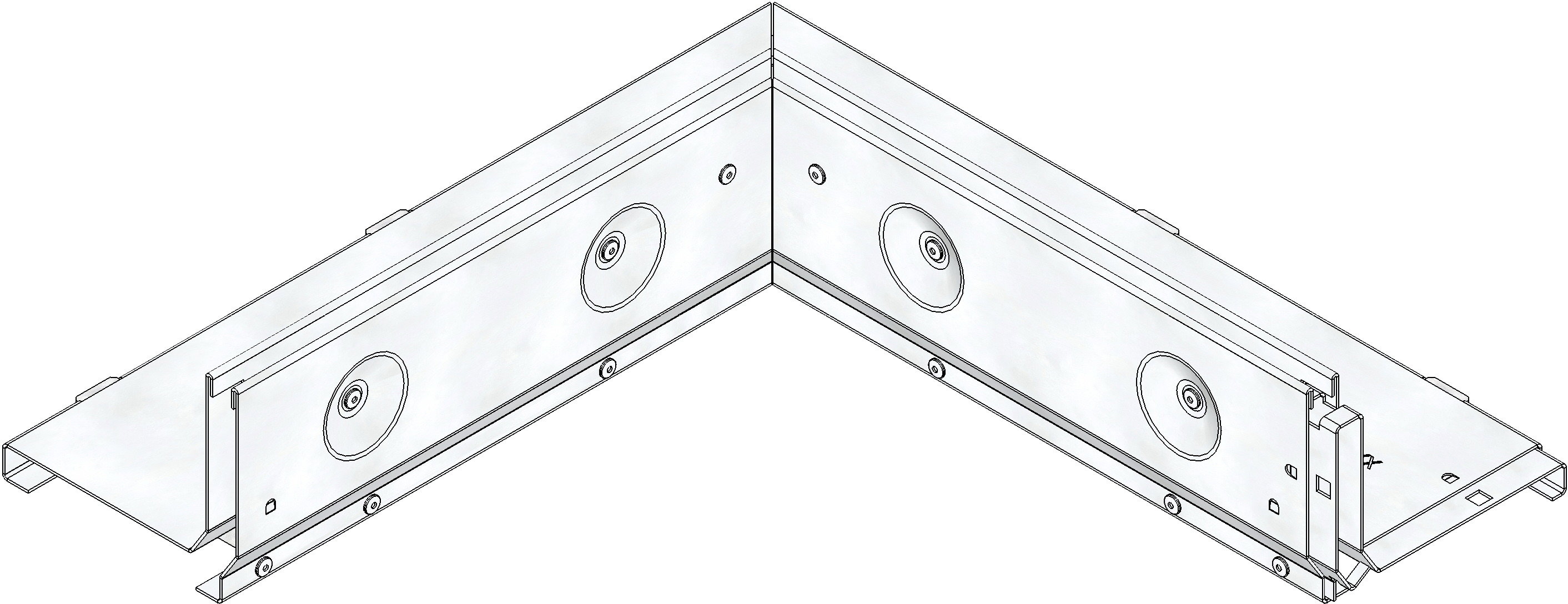

Технически чертеж

Чертежи (CAD)

Чертежи (CAD), DWG
Изтегляне Добави към моите документи

Чертеж

Чертеж, JPG
Изтегляне Добави към моите документи
Чертеж, PDF
Изтегляне Добави към моите документи

Информационен лист

Информационен лист, PDF
Изтегляне Добави към моите документи

Техническа информация и показатели

Артикул №.

33136

Дължина

500 mm

Широчина

156 mm

Височина

133 mm

Einlegetiefe

126 mm

Тегло

5.53 kg

Материал

Неръждаема стомана 1.4301

Входящо напречно сечение

0.0 cm²/m

Номинална широчина

100

Входен отвор

500 x 12 mm

Текст за разпространение

Шлицов капак SW 12 mm, височина на шийката 105 mm, неръждаема стомана, асиметричен, като ъглов елемент за външен ъгъл 90°, с интегриран, по цялата повърхност свързващ елемент, клас C 250, FASERFIX KS/FASERFIX STANDARD/ RECYFIX PRO 100, дължина на рамото 0

Описание на продукта

FASERFIX KS/ FASERFIX STANDARD/ RECYFIX PRO 100 - шлицов капак SW 12 mm, височина на шийката 105 mm, неръждаема стомана CNS 1.4301 ( AISI 304), асиметричен, като ъглов елемент, за външен ъгъл 90°, с интегриран, по цялата повърхност свързващ елемент, клас на натоварване C 250, дължина на рамото 500 mm, артикулен №. 33136

Опаковъчна единица

Техническа информация и показатели , PDF

Изтегляне Добави към моите документи
