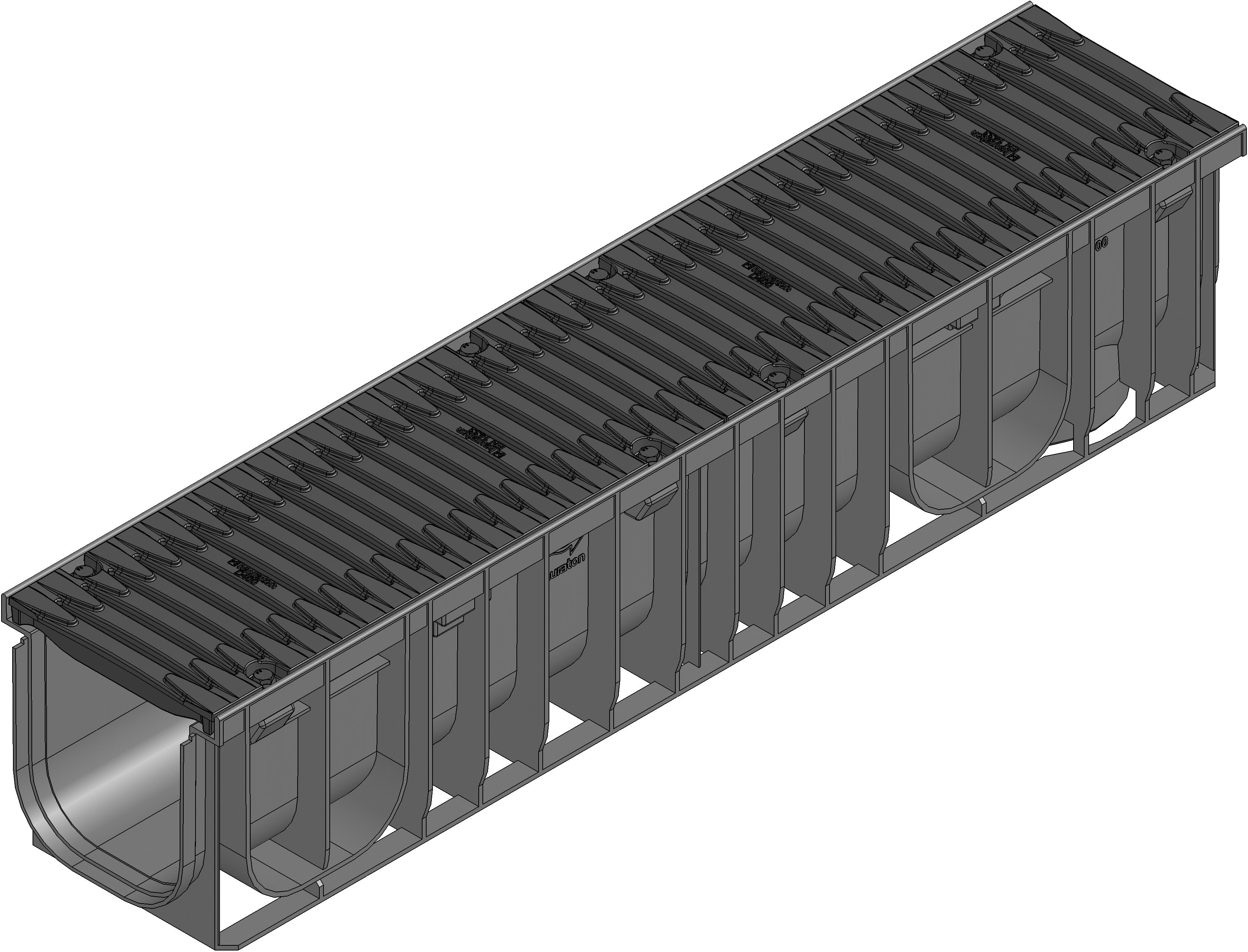

Представяне на продукта
Изглед отгоре
Технически чертеж
Чертежи (CAD)
Чертеж
Информационен лист
Техническа информация и показатели
Артикул №.
40101
Дължина
1000 mm
Широчина
212 mm
Височина
210 mm
Einlegetiefe
20 mm
Тегло
17.50 kg
Материал
Лят чугун GJS 500-7, рециклиран, модифициран полипропилен, Черно поцинкована стомана
Входящо напречно сечение
417.0 cm²/m
Номинална широчина
150
Чисто напречно сечение на улея
230 cm²
Тип съгласно DIN EN 1433
M
Материал на отводниелния улей
рециклиран, модифициран полипропилен
Материал на решетката
Лят чугун GJS 500-7
Правила и разпоредби
EN 1433,
Опаковъчна единица
25
Декларация за експлоатационни показатели
Текстове за тръжни процедури
Детайл за монтаж
Детайл за монтаж
Детайл за монтаж
Уни паваж клас D 400,
Асфалт клас D 400 - E 600,
Бетон клас D 400 - E 600,
Детайл за монтаж
Асфалт клас A 15 - B 125,
Уни паваж клас A 15 - C 250,
Уни паваж клас D 400,
Асфалт клас E 600,
Бетон клас C 250 - D 400,
Асфалт клас C 250 - D 400,
Бетон клас E 600,
Инструкции за монтаж
