Подход за натоварване на FASERFIX BIG BLS 200: съгласно LCN 70 с разрешено осово натоварване от 64,66 тона (A 350 - 900), тип 060 - 065

4734

4000 mm

700 mm

575 mm

3200.00 kg

Стандартен бетон съгласно нормата, Стомана с цинково-магнезиево покритие

40 mm

300

812 cm²

-

Система SIDE-LOCK, Завинтване

I

Стандартен бетон съгласно нормата

Стомана с цинково-магнезиево покритие

EN 1433,

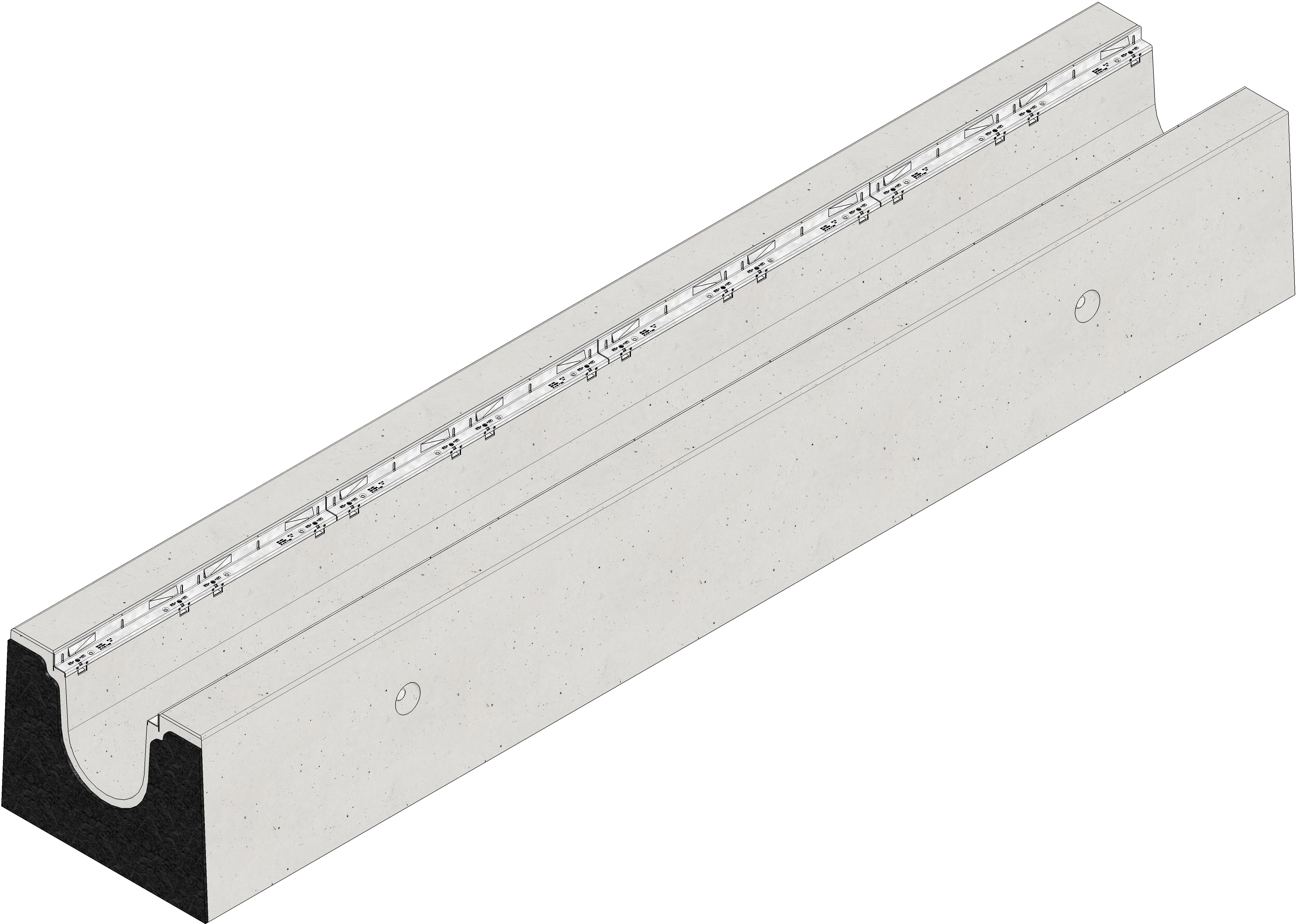

FASERFIX BIG BLS 300 тип 060 с кант от поцинкована стомана, конструктивна дължина 4 м

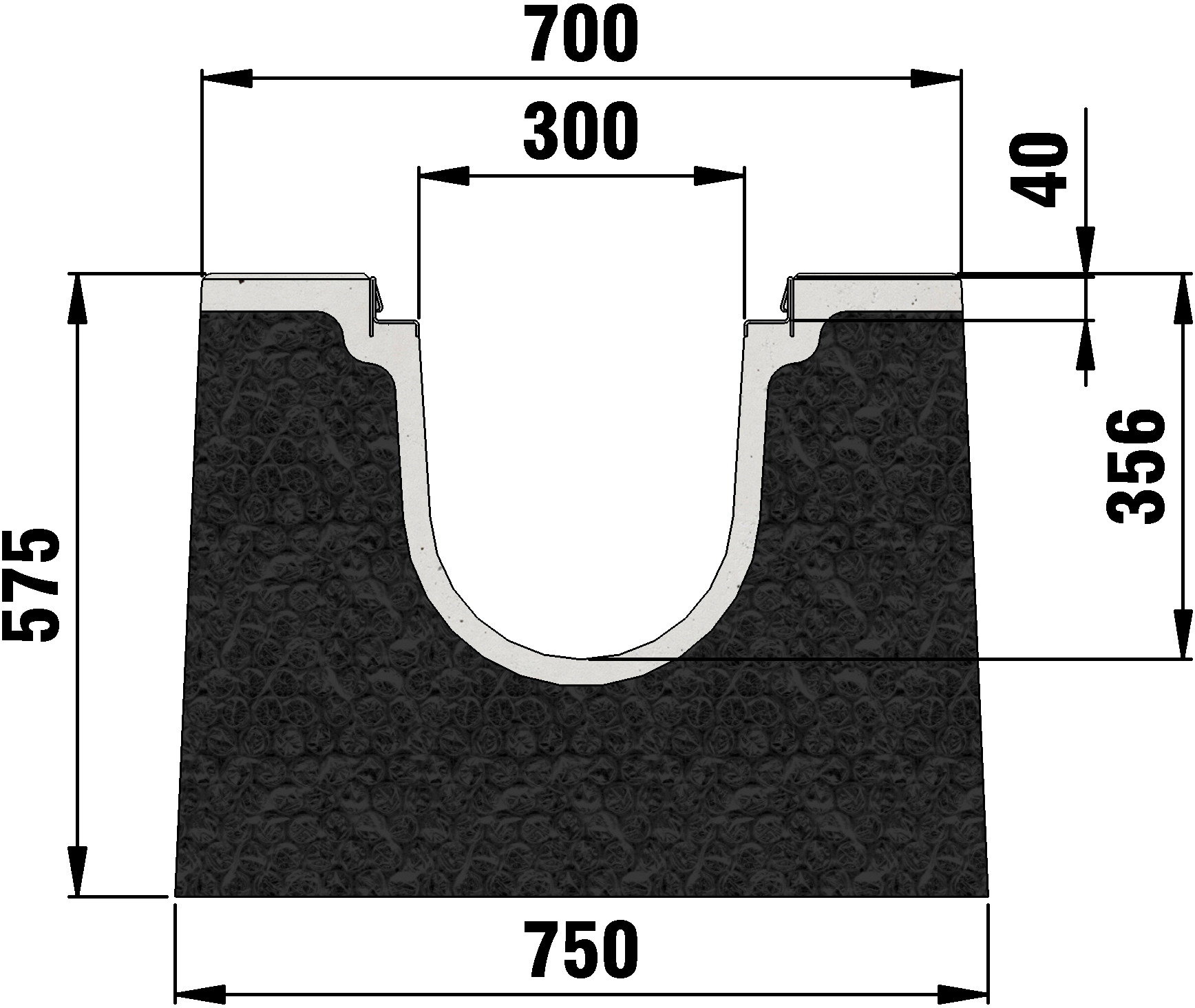

FASERFIX BIG BLS 300 Тип 060 - Отводнителен улей, изработен от FDE бетон като сглобяема стоманобетонна част C60/75, клас на строителния материал A1 съгласно DIN 4102-1, клас на натоварване F 900 съгласно DIN 19580/EN 1433, с маркировка CE съгласно BauPVO, с изпитана статична устойчивост с конструкция на армировката за LCN 70 съгласно ICAO. Според ADV за BFZ 750, с решаващо натоварване на осите Qa = 60 тона. Проверка на амортизацията въз основа на представителни насложени промени в натоварването. Отводнително напречно сечение 812 cm², с поцинкован стоманен кант, 16-кратно заключване на метър, със система за безвинтово бързо заключване SIDE -LOCK и допълнителна опция за 8-кратно болтово закрепване, без напречни оребрявания в тялото на улея, с фабрично монтирана PE вложка за по-добро сцепление d=10 mm на едната крайна страна, с общо одобрение от строителните власти за LAU системи и AKR тест за ефективност, дълбочина на полагане на решетката 40 mm; Д/Ш/В 4000x700x575; Арт. номер 4734

-
