Подход за натоварване на FASERFIX BIG BLS 200: съгласно LCN 50 с разрешено натоварване на осите от 46 тона (747-400), тип 040 - 045

3730

5000 mm

600 mm

575 mm

3700.00 kg

Стандартен бетон съгласно нормата, Стомана с цинково-магнезиево покритие

40 mm

200

552 cm²

-

Система SIDE-LOCK, Завинтване

I

Стандартен бетон съгласно нормата

Стомана с цинково-магнезиево покритие

EN 1433,

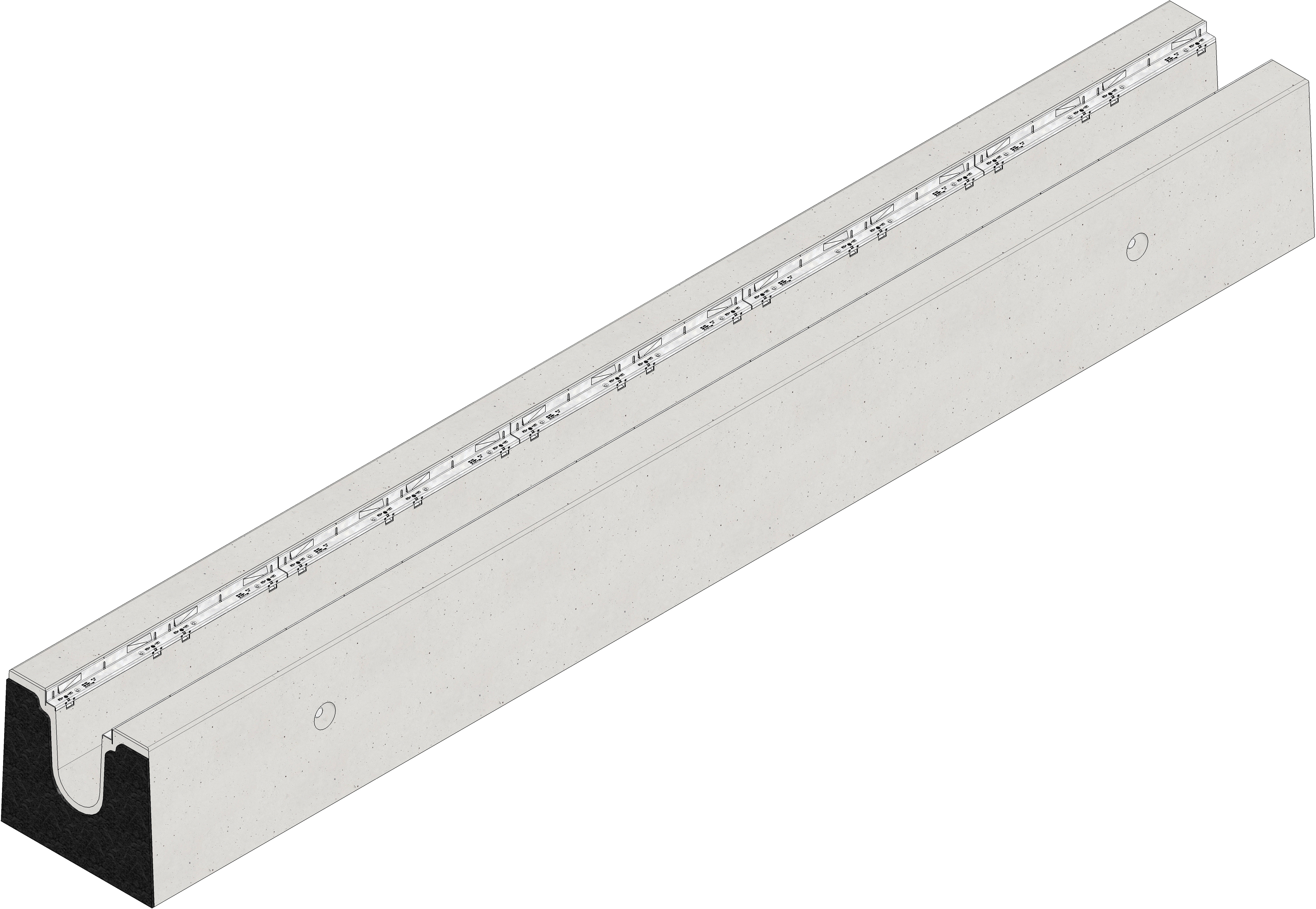

FASERFIX BIG BLS 200 тип 045 с кант от поцинкована стомана, конструктивна дължина 5 м

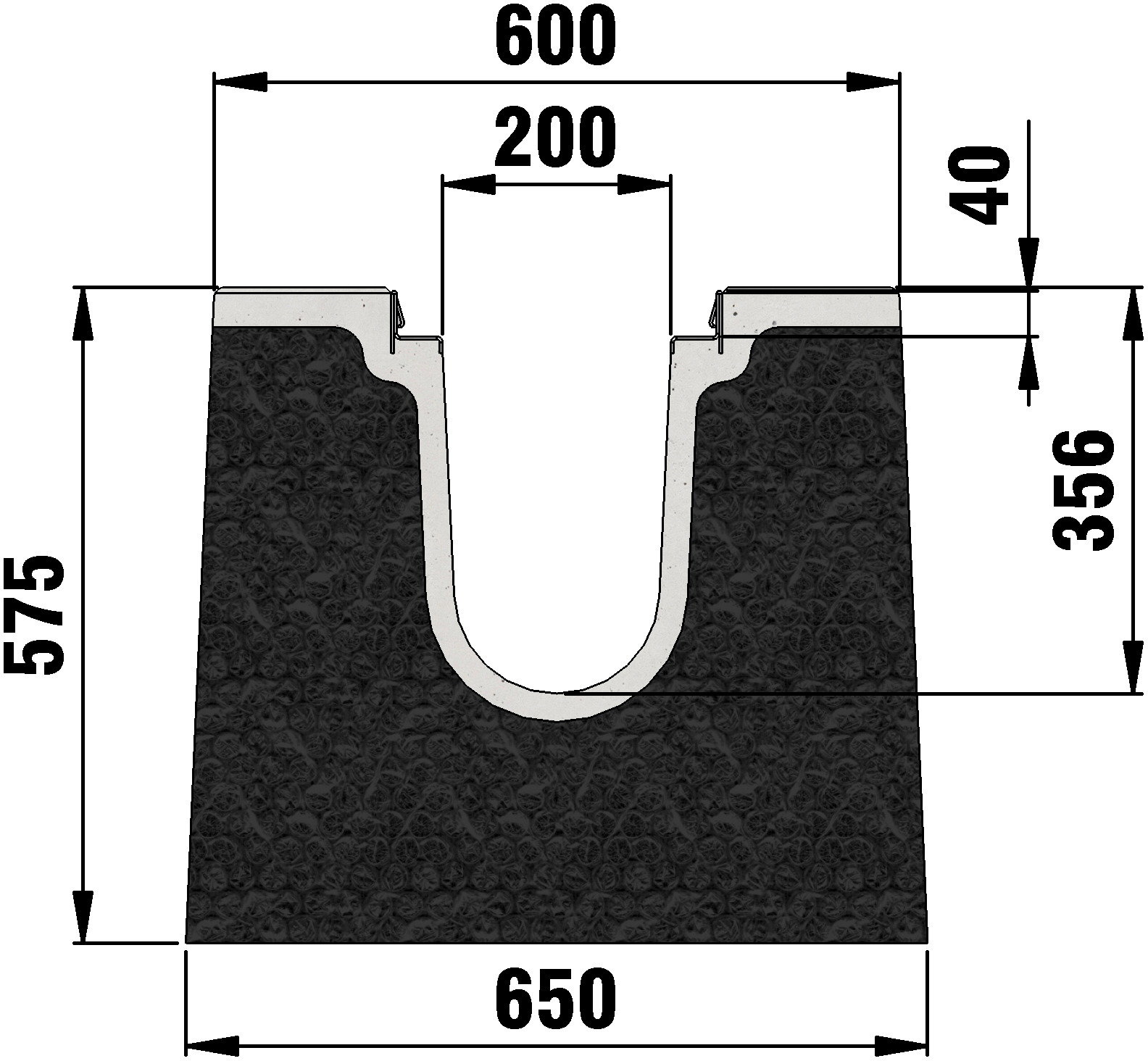

FASERFIX BIG BLS 200 Тип 045 - Отводнителен улей от FDE бетон като сглобяема стоманобетонна част C60/75, клас на строителния материал A1 съгласно DIN 4102-1, клас на натоварване F 900 съгласно DIN 19580/EN 1433, с маркировка CE съгласно BauPVO, с изпитана статична устойчивост с проектна армировка за LCN 50 съгласно ICAO. Според ADV за BFZ 350, с решаващо натоварване на осите Qa = 46 тона. Проверка на амортизацията въз основа на представителни насложени промени в натоварването. Отводнително сечение от 552 cm², с поцинкован стоманен кант, 16-кратно заключване на метър, с безвинтово бързо заключване SIDE-LOCK и допълнителна опция за 8-кратно болтово заключване, без напречни платна в линията на улука, с фабрично монтирана PE вложка за по-добро сцепление d=10 mm на едната крайна страна, с общо одобрение от строителните власти за LAU системи и AKR тест за ефективност, дълбочина на полагане на решетката 40 mm; Д/Ш/В 5000x600x575; Арт. номер 3730

-
