Артикул №. 24460

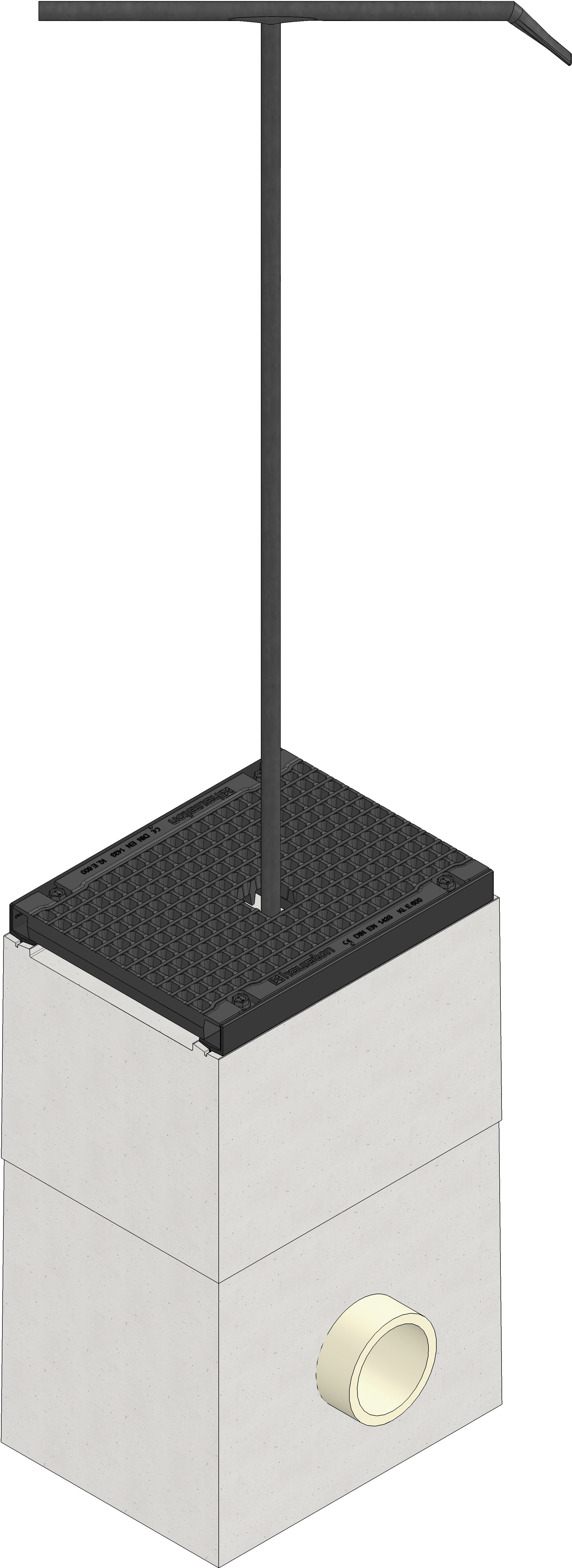

Cъбирателна шахта
за модел NW 300, 2-компонентна, с PE-HD връзка DN/OD 160, с чугунена рамка с KTL покритие и спирателен кран
Въпроси?
Нашият опитен екип по планиране с удоволствие ще ви помогне.
Свържете се с нас
Представяне на продукта
Технически чертеж
Чертежи (CAD)
Чертеж
Техническа информация и показатели
Артикул №.
24460
Дължина
510 mm
Широчина
390 mm
Височина
850 mm
Тегло
204.00 kg
Материал
FASERFIX бетон, армиран с фибри, Лят чугун GJS 500-7 с KTL-покритие
Номинална широчина
300
Правила и разпоредби
EN 1433,
Текст за разпространение
Отводнителна шахта, от две части, с ъглов кант от сферографитен чугун с покритие KTL, със затворна клапа, с кран за подземен хидрант и машинно обработена решетка от сферографитен чугун MW 15/25 mm, черна, кл. E 600, FASERFIX KS 100 - 300 и FASERFIX SUPER
Описание на продукта
Отводнителна шахта базирана на шахтата за FASERFIX SUPER 300, от две части, изработена от подсилен с фибри бетон, с ъглов кант от сферографитен чугун с KTL покритие и система за бързо заключване SIDE-LOCK без болтове, с четирикратно заключване, с решетка от сферографитен чугун GUGI, MW 15/25 mm, черна, с възможност за затваряне на спирателен кран без необходимост от освобождаване на решетката, вкл. кран за подземен хидрант и механичен спирателен кран, товароносимост A 15 -E 600 съгласно EN 1433, CE съвместим, уплътнен в точката на свързване, възможност за свързване DN/OD 160 от едната страна, подходящ за двустранно свързване на отводнителни улеи тип FASERFIX KS 100 - 300 и FASERFIX SUPER 100 - 300, Д/Ш/В 510x390x850 мм, артикулен №. 24460
Опаковъчна единица
6
