Артикул №. 97696

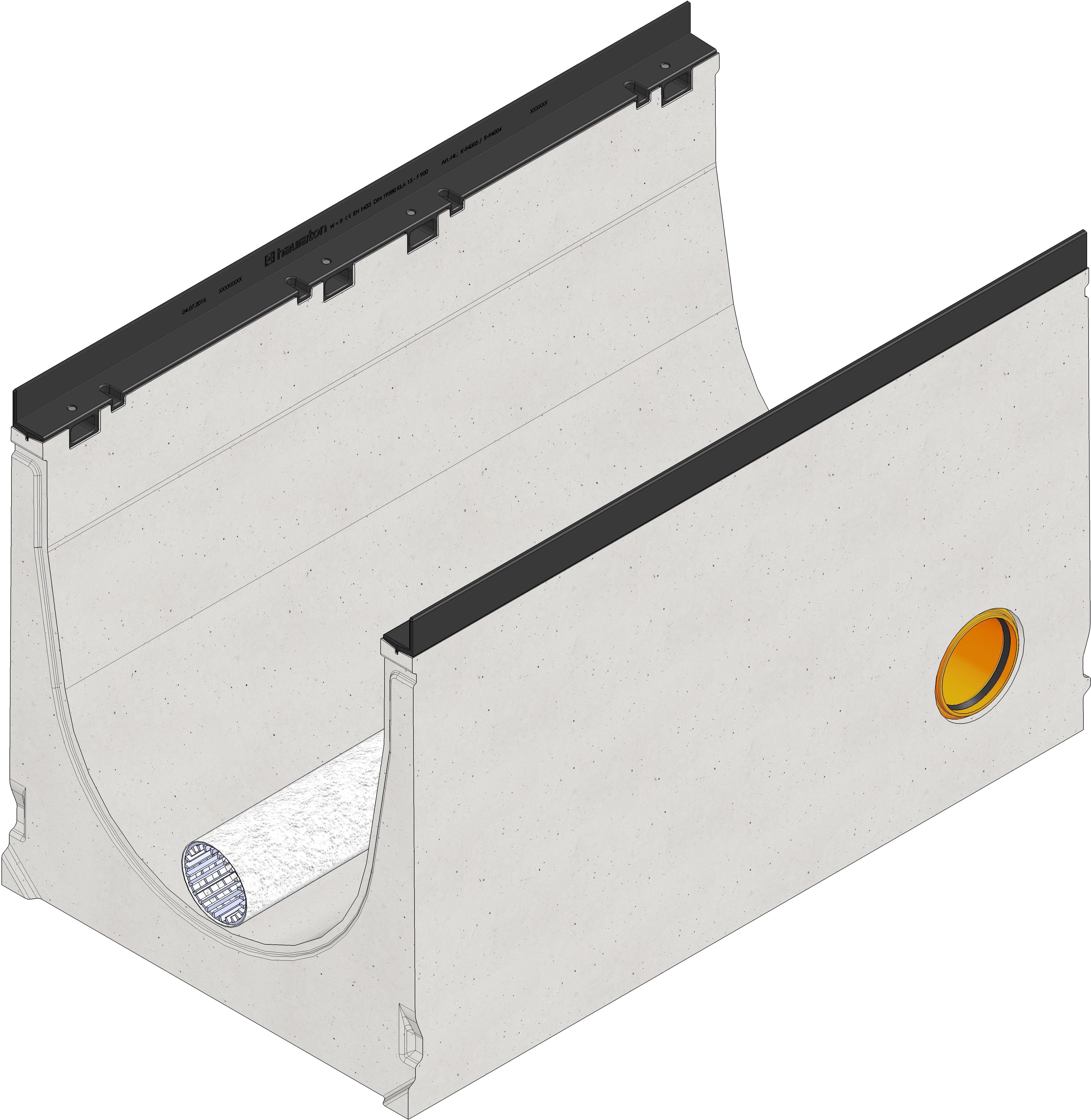

DRAINFIX CLEAN FSU 500 отводнителен улей с филтърен субстрат до клас F 900 с ъглов кант от сферографитен чугун, с дренажна тръба с геотекстил и свързващ елемент
Тип 01, завършващ елемент, 1,0 m
Въпроси?
Нашият опитен екип по планиране с удоволствие ще ви помогне.
Свържете се с нас
Представяне на продукта
Технически чертеж
Чертежи (CAD)
Чертеж
Техническа информация и показатели
Артикул №.
97696
Дължина
1000 mm
Широчина
590 mm
Височина
630 mm
Тегло
321.26 kg
Материал
PVC-U
Retentionsvolumen
137 l/m
Retentionsquerschnitt
1370.0 cm²
Höhe Substratfüllung
(effective, from the middle of the filter grid tube to the top edge of the substrate)
200.0 mm
Substratbedarf
86.0 l/lfdm.
Номинална широчина
500
Правила и разпоредби
EN 1433,
Текст за разпространение
DRAINFIX CLEAN FSU 500 тип 01 - Завършващ елемент, Отводнителен улей с филтърен субстрат с принцип на работа повърхностна филтрация, с ъглов кант, изработен от сферографитен чугун с KTL покритие, с дренажна тръба DN/OD 100 с геотекстил и конектор,
Описание на продукта
DRAINFIX CLEAN FSU 500 тип 01 - Завършващ елемент, Отводнителен улей с филтърен субстрат с принцип на работа повърхностна филтрация, изработен от армиран с фибри бетон, номинална широчина 500 mm, клас на натоварване A 15 до F 900 съгласно EN 1433, съвместим с CE, с номер на национално техническо одобрение (abZ от DIBt): Z-84.2-7, с ъглов кант, изработен от сферографитен чугун с KTL покритие, с уплътнителен жлеб, дълбочина на вграждане на решетката 40 mm, 8 кратно закрепване на метър, странично с интегрирана PVC-U муфа DN/ OD 110, вкл. DRAINFIX CLEAN - дренажна тръба DN/OD 100, обвита с геотекстил и конектор, свързан в края ДхШхВ 1000x590x630 mm, артикулен № 97696
Опаковъчна единица
-
Текстове за тръжни процедури
Детайл за монтаж
Асфалт клас C 250,
Асфалт клас D 400 - E 600,
Уни паваж клас D 400,
Бетон клас D 400 - E 600,
Асфалт клас F 900,
Бетон клас F 900,
Инструкции за монтаж
